工业智能网关

GH-G805

使

用

说

明

书

郑州高华信息技术有限公司

重要提示

在您使用前，请仔细阅读本文，这将有助于您正确使用本产品，本公司对不按本说明书所规定的方法使用，而造成的任何损坏不承担责任。

在本说明书中，我们将尽最大的努力保证文中所含信息可靠精确。但由于产品或软件升级等原因，有可能造成本文的部分内容失效，请注意版本变化，并及时更新。

为及时取得最新信息，如果您在使用中有什么疑问，请联系供应商或与本公司直接联系，以供咨询和解答。

版权

本说明书包含的所有内容均受版权法的保护，未经郑州高华信息技术有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载。

产品概述

产品概览

GH-G805系列产品是公司推出的工业物联网平台中的现场智能数据采集终端，可以方便地实现，现场设备的远程数据采集、远程下载和远程维护。支持主流的工业设备驱动协议，多路通讯接口 可满足绝大部分工业控制器设备的联网需求。支持多种上网方式，支持慧控云服务器。可直接 利用远程管理软件实现远程配置、诊断和管理等功能

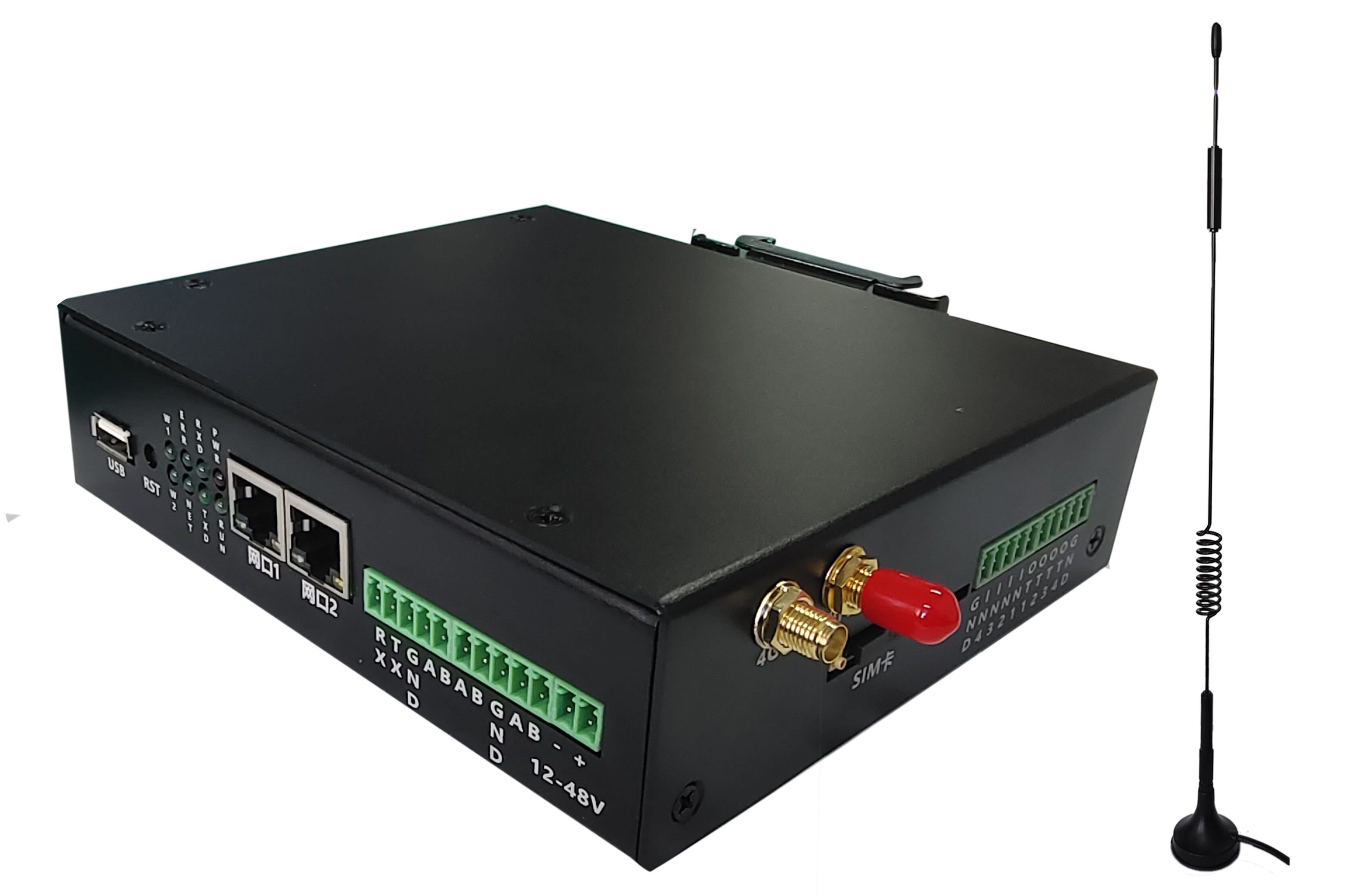

                                    ION-Gateway-PL主图

产品特点：

接口说明：

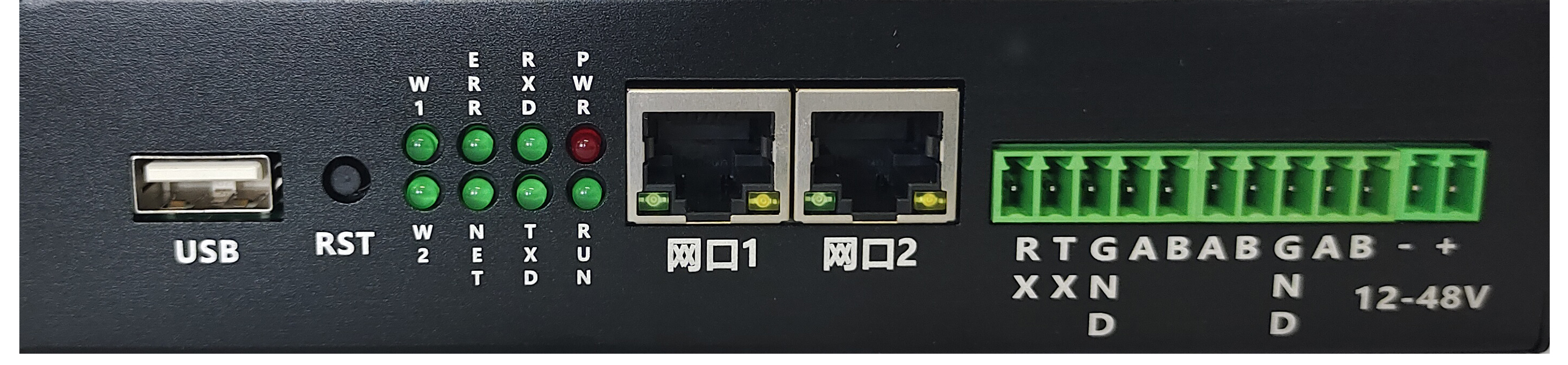

产品接口（图一）

USB：主要用于打印消息和程序调试

RTS：恢复出厂设置键

3.   LED灯处共有8个指示灯，分为W1灯、ERR灯、RXD灯、PWR灯、W2灯、NET灯、TXD灯、RUN灯。上电时Power灯常亮；Net灯快速闪烁，说明正在找SIM卡并拨号；当SIM卡找到并拨号成功后，每次发送GPRS数据或者接收GPRS数据时，Data灯都会闪烁；

4： LAN1～LAN2：LAN1主要为采集口默认IP：172.18.199.126，LAN2主要为上网口及参数设置口默认IP：192.168.1.88。

5.   1路RS232，3路RS485主要用于利用串口读取PLC或者仪表数据及参数；

6： 12V-48V电源接口，用于给设备供电。

产品接口（图二）

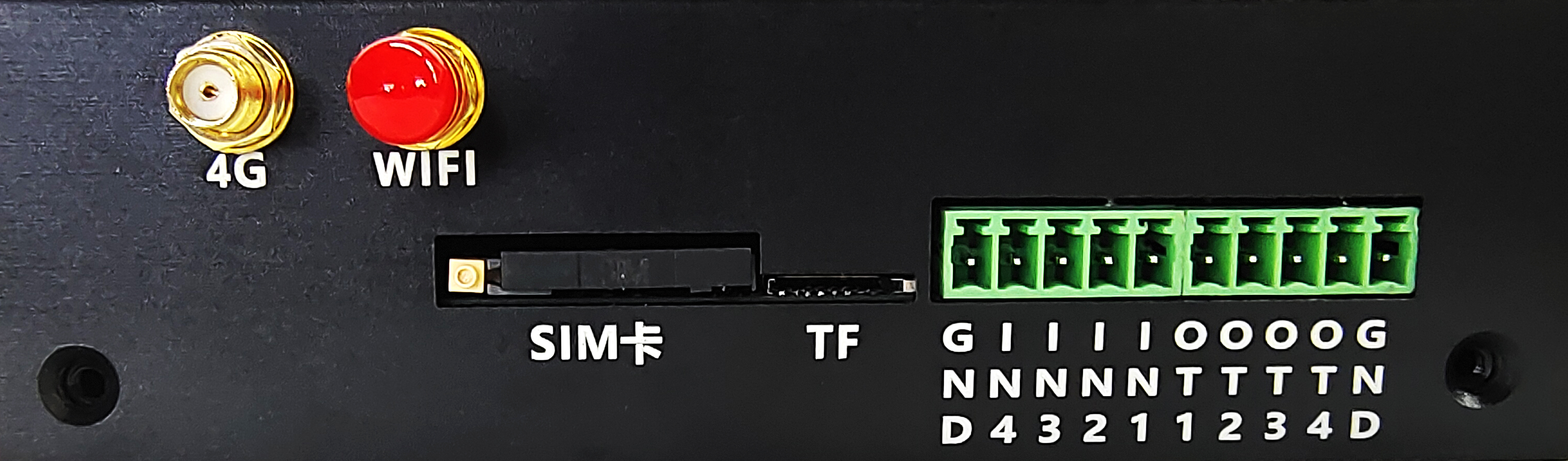

4G天线接口

WiFi：（注：此功能根据客户需求，需要定制此功能）

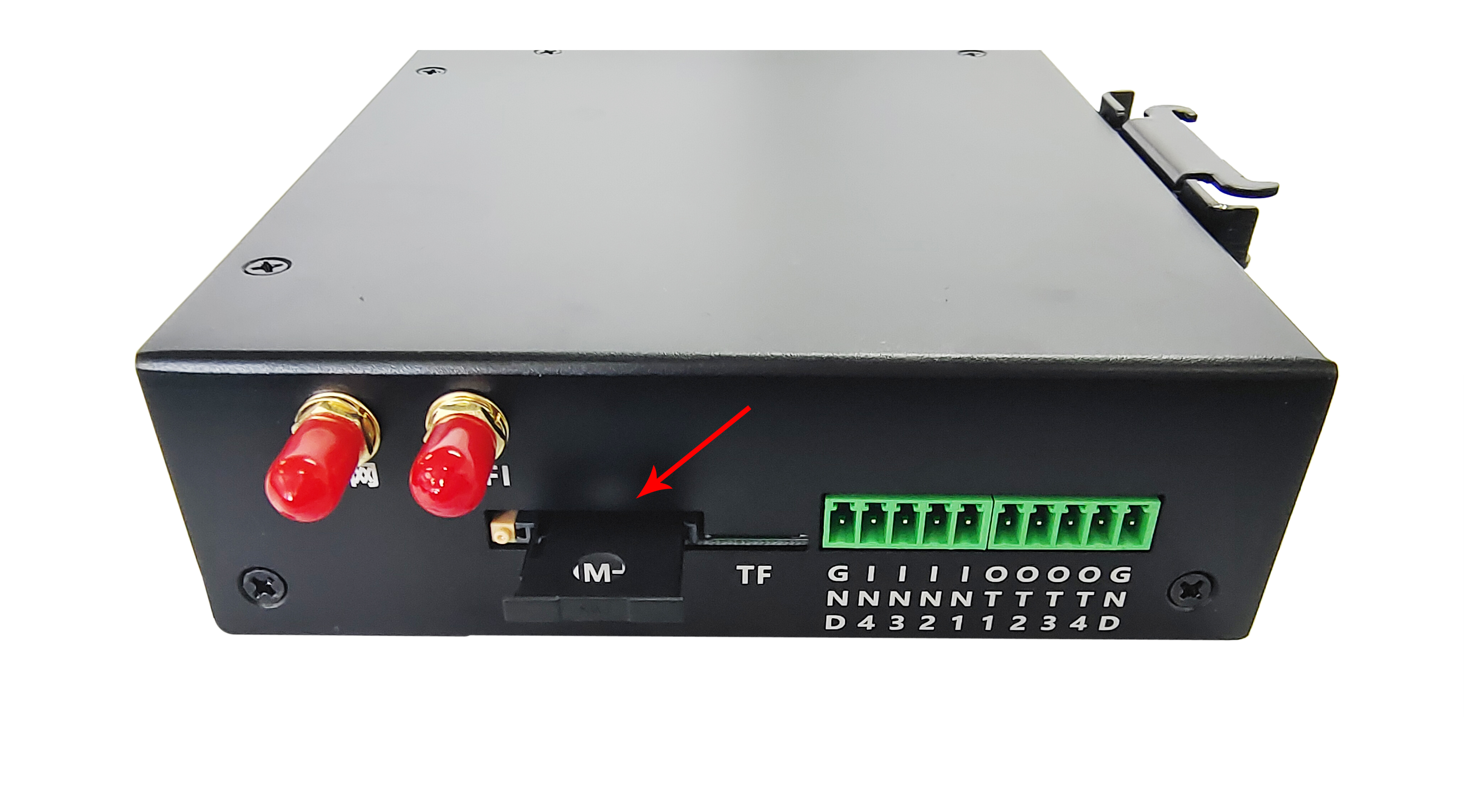

SIM：（注意插卡方向）

TF：可以插入TF卡，可以做为设备固件升级，增加数据存储能力，参数设置等功能使用

IN1～IN4-用于接开关量输入，或都脉冲量输入；

OUT1～OUT4-用于接开关量输出，输出电压为电源输入电压；

技术规格

嵌入式软件功能

1、实现工业现场设备远程控制；

2、实现设备固件远程升级，程序上下载，可灵活接入各种设备管理平台；

3、实现工业现场触摸屏远程控制和组态画面远程映射，可同时与多台PLC或触摸屏远程通讯；

4、实现西门子、AB，三菱、欧姆龙、施耐德、台达、汇川、和利时、松下、永宏、

海为和MODBUS系列等。

5、实现PLC远程监控，PLC远程编程，PLC远程调试，PLC远程上下载，PLC远程控制

6，PLC数据采集，PLC远程通讯；

7、支持标准的ModBus-TCP主站，从站和ModlBus-RTU主站，从站协议。

8、支持海康萤石摄像机视频透传；

9、支持MQTT协议连接阿里云和OneNet物联网平台；

安装

安装要求及地点

工业智能网关必须正确安装方可达到设计的功能，通常设备的安装必须在高华信息认可合格的工程师指导下进行。通风良好，信号覆盖良好。温度和湿度要满足仪表技术指标的要求。设备应远离电磁干扰源和热源，避免机械震动。

注意事项：

请不要带电安装SIM卡；

设备必须与大地连通，接地电阻小于4欧姆。

请不要带电安装设备

安装方法

SIM卡的安装

用卡针按卡槽黄色按扭，取出卡托，将SIM卡放入到SIM抽屉内，向下轻轻推入卡座。如下图：

若SIM卡插入不到位，将导致设备无法找到SIM卡，致使系统不能正常工作。为防止SIM卡插入不到位，SIM卡插入后，请仔细检查SIM卡是否安装好。退卡时，按下一下SIM卡，则SIM卡将自动沿导向槽向外退出。

开箱配件

当您开箱时请保管好包装材料，以便日后需要转运时使用。清单如下：

GH-G805工业智能网关1台(根据用户订货情况包装)

配套电源 1 件

RS232端子1个 RS485端子3个

SIM卡1张

吸盘天线1个

电源说明

GH-G805工业智能网关通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，网关采用了先进的电源技术。用户可采用标准配置的 12VDC/0.5A 电源适配器给网关供电，也可以直接用直流 5~48V 电源给网关供电。当用户采用外加电源给   网关供电时，必须保证电源的稳定性（纹波小于 300mV， 并确保瞬间电压不超过 48V），并保证电源功率大于 4W 以上。

推荐使用标配的 12VDC/0.5A 电源。

操作说明

软件与设备的连接

1.环境准备

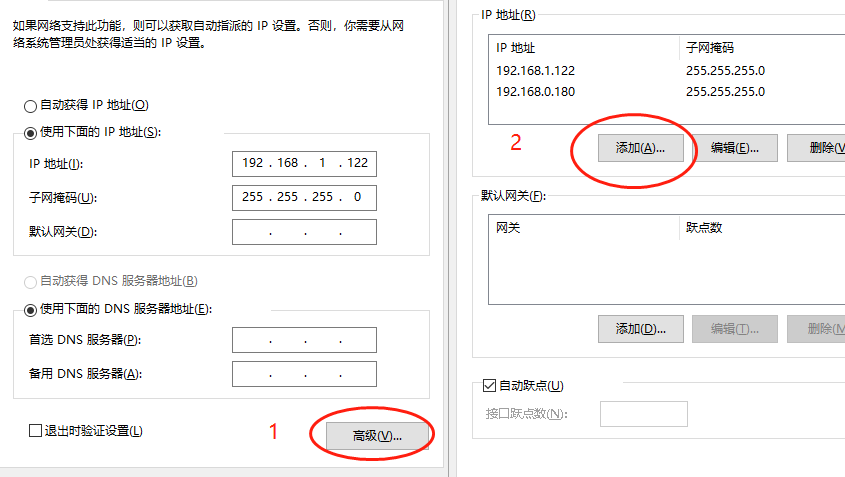

保证设备与PC端在同一个局域网内，或者设备与PC端直连。设备网口2的默认IP为192.168.1.88.如果PC没有192.168.1.xx的网段需要在有线网卡中添加该网段的一个IP。设备网口1的默认IP为192.168.0.1.如果通过网口1进行设置，需要将PC的IP设置为192.168.0.180.添加网段的配置步骤如图所示：

连接设备

打开软件后，点击连接按钮，连接成功后，按钮会显示为断开状态。

设置生效

前三个页面（mqtt,网络配置，接口采集配置），修改完配置以后需要点【发送】按钮，发送到设备端进行生效。

MQTT的配置页面

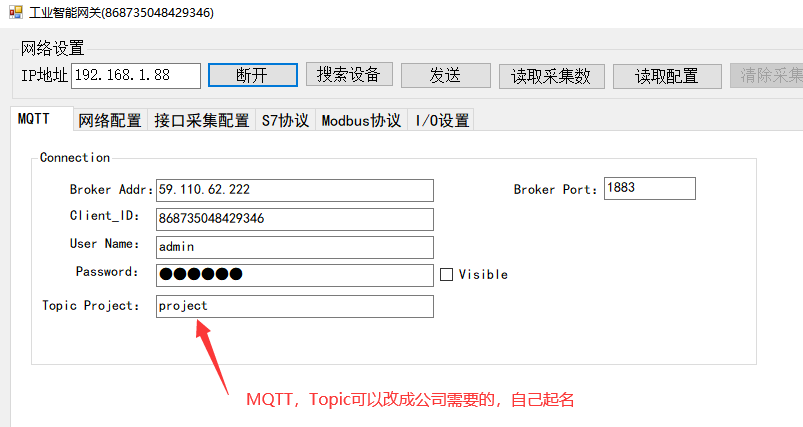

BokerAddr :

mqtt的服务器地址或者域名

Boker Port:

mqtt的服务器端口

Client_ID:

mqtt协议中的clientid选项，目前默认使用设备外壳贴纸上的IMEI号码。

User Name:

连接mqtt服务器的用户名

Password:

连接mqtt服务器的密码

Topic Project:

设备通过mqtt协议上报信息的主题前缀。

注意：如果用户使用我司平台，就保持默认，因为此参数是设备升级远程控制的得要参数，如果设备多可以改Topic Project,自已命名。

如果用户想通过MQTT上传标准数据，支持第三方平台，我司提供另一版MQTT标准程序，以为便用户对接此网关，请联系我司。

网络配置页面

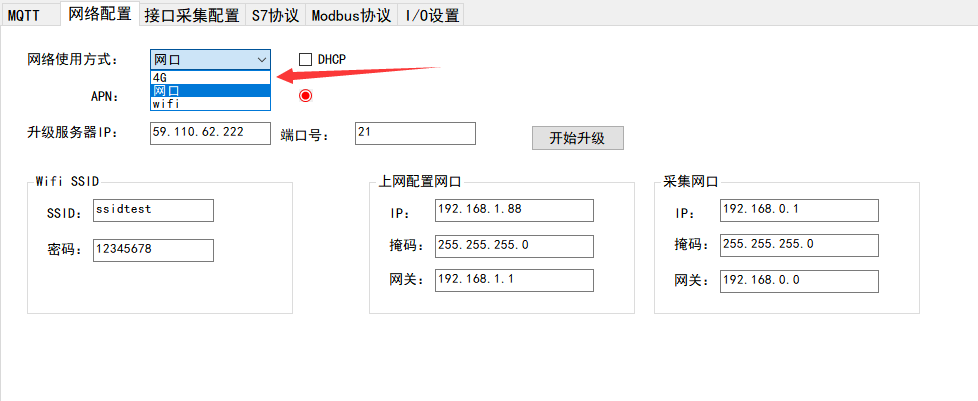

网络使用方式：

设备（网口2）WAN口的上网模式，目前默认为4G方式，切换该模式后，设备会自动重启后生效。

DHCP只有在设置为网口上网的时候才能生效。此时网口2需要插在路由器上自动获取IP进行联网。

升级服务器的ip和端口：

设备可以通过ftp的方式本地或者远程升级。配置好升级的Ip和端口，可以点击开始升级。设备通过ftp下载文件，开始升级动作，升级之后设备会自动进行重启动作。

远程升级请保持默认可以联系我司，因为每个公司需求不一样。

WiFi SSID:

配置wifi联网的ssid和密码，与手机连接WIFI设置一样。

此功能为选配模式，请联系商务或我司。

网关IP配置:

【上网和配置网口】 网口2的IP信息，代表网口2的IP配置是设备用来连接外网的网口，在网口上网模式下，可以根据路由器信息配置成相关网段的IP，让设备通过网口2连接互联网。如果不通过网口上网，一般建议不修改。

【采集网口】   网口1的IP信息，代表网口1的IP配置。用来连接采集终端的网口。如果通过modbus tcp或者西门子S7协议采集数据，需要保证该ip地址和采集设备的ip地址处于一个网段。设备才能正常采集到终端数据上传

注意：

PLC远程控制建议网口1和网口2尽量不要在同一个网段内。

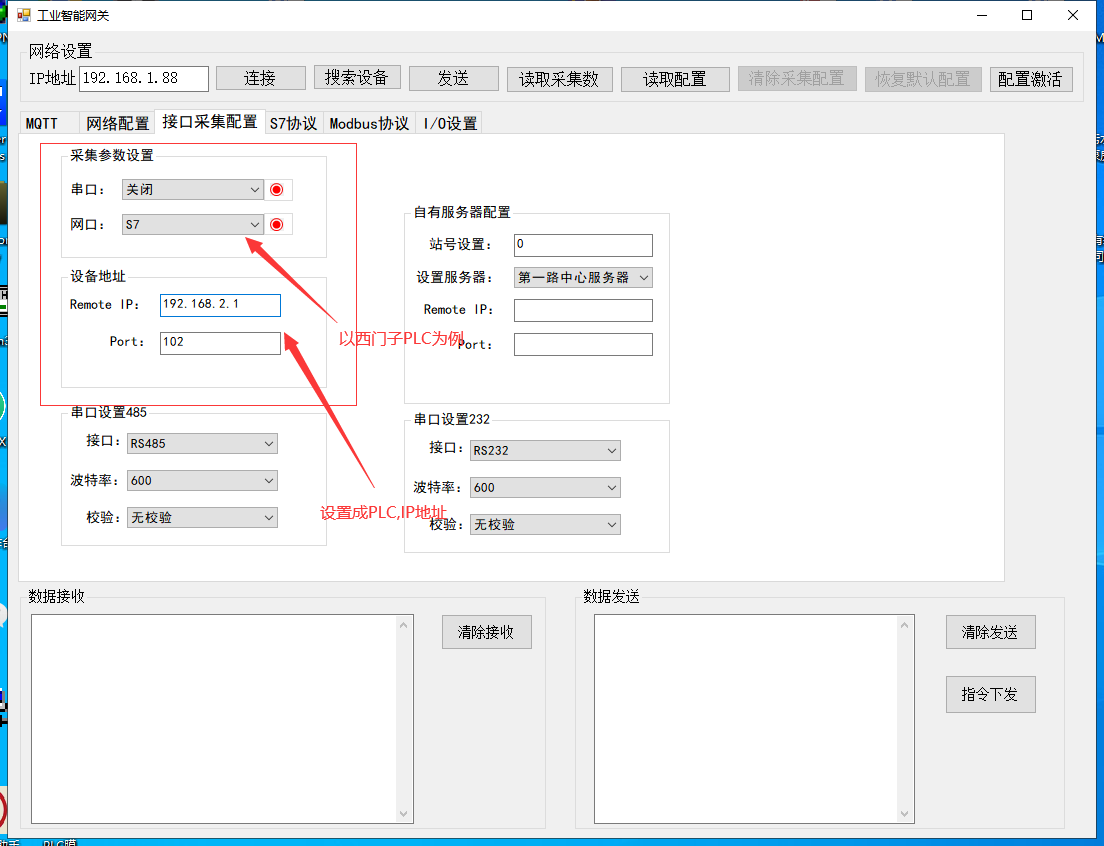

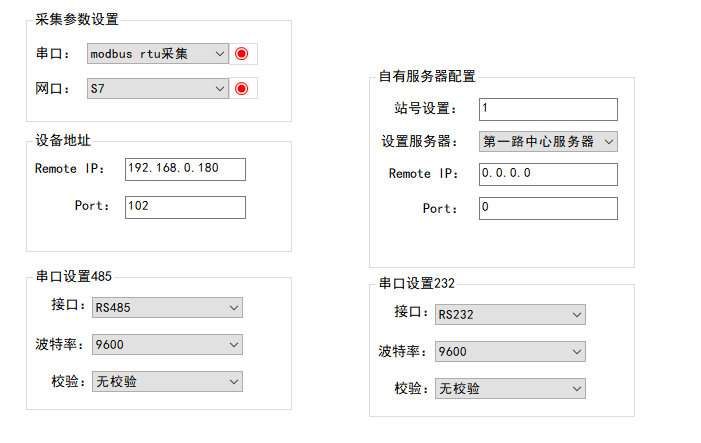

接口采集配置页面

串口：

代表设备的串口采集参数，目前默认为modbus Rtu采集。

网口：

代表设备的网口1所用的采集协议，目前支持modbus tcp和西门子S7协议。

切换该协议时，设备会自动重启生效，并且清除之前配置的采集参数。

串口的modbus RTU默认是开启的，和网口采集协议可以同时存在。

设备地址：

配置采集终端的ip地址信息，例如modbus slave设备的ip，或者西门子PLC自身的地址。需要和采集网口的ip地址在同一个网段，才能正常采集数据。如果不能正常采集数据，请确认采集网口的配置项。（采集网口的默认ip为192.168.0.1）。

平台演示界面

1.账号登录

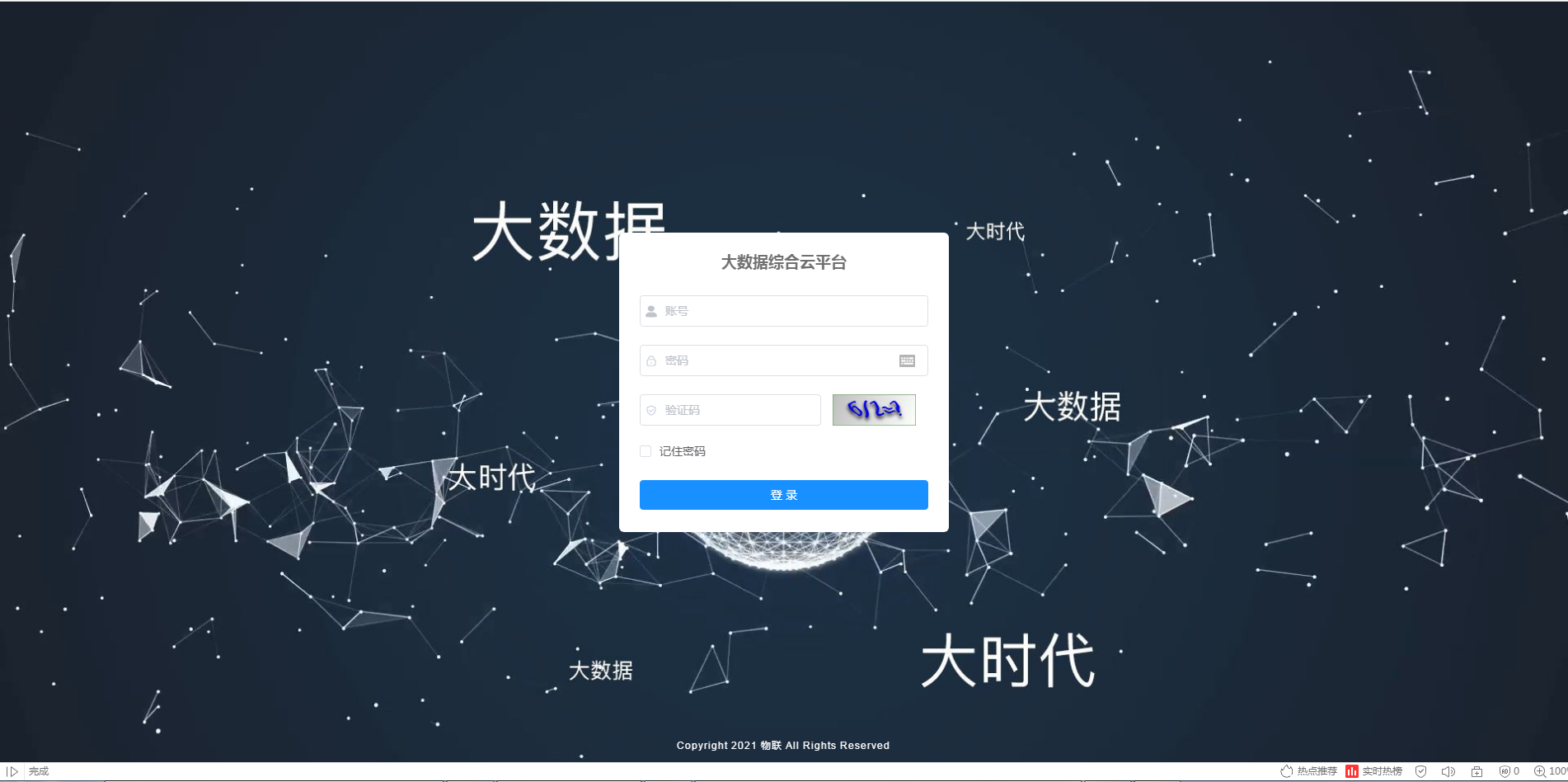

      打开网页输入此网址 http://139.196.42.28:38181/index登录名称：ghxx01

密码：123456

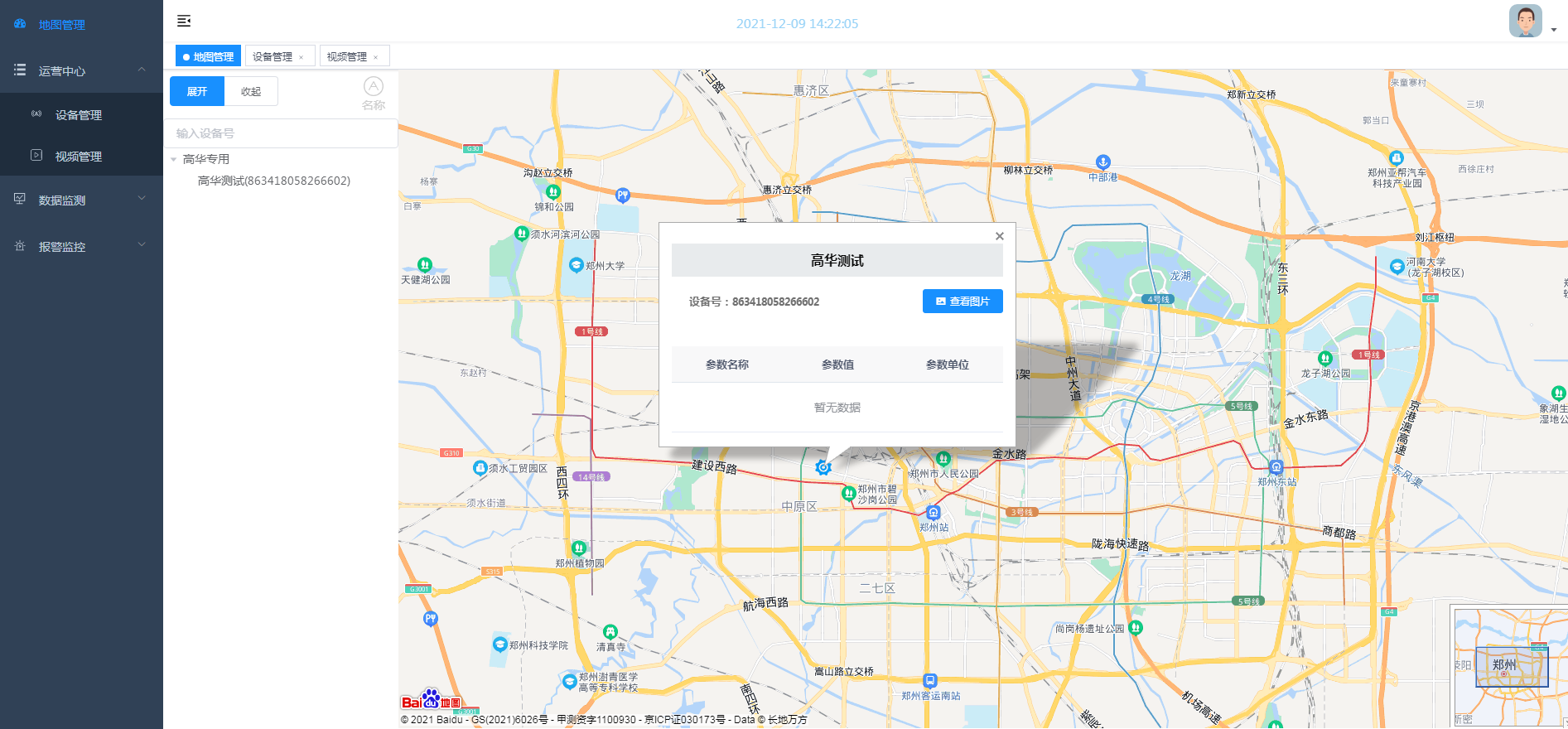

地图管理

点击设备管理

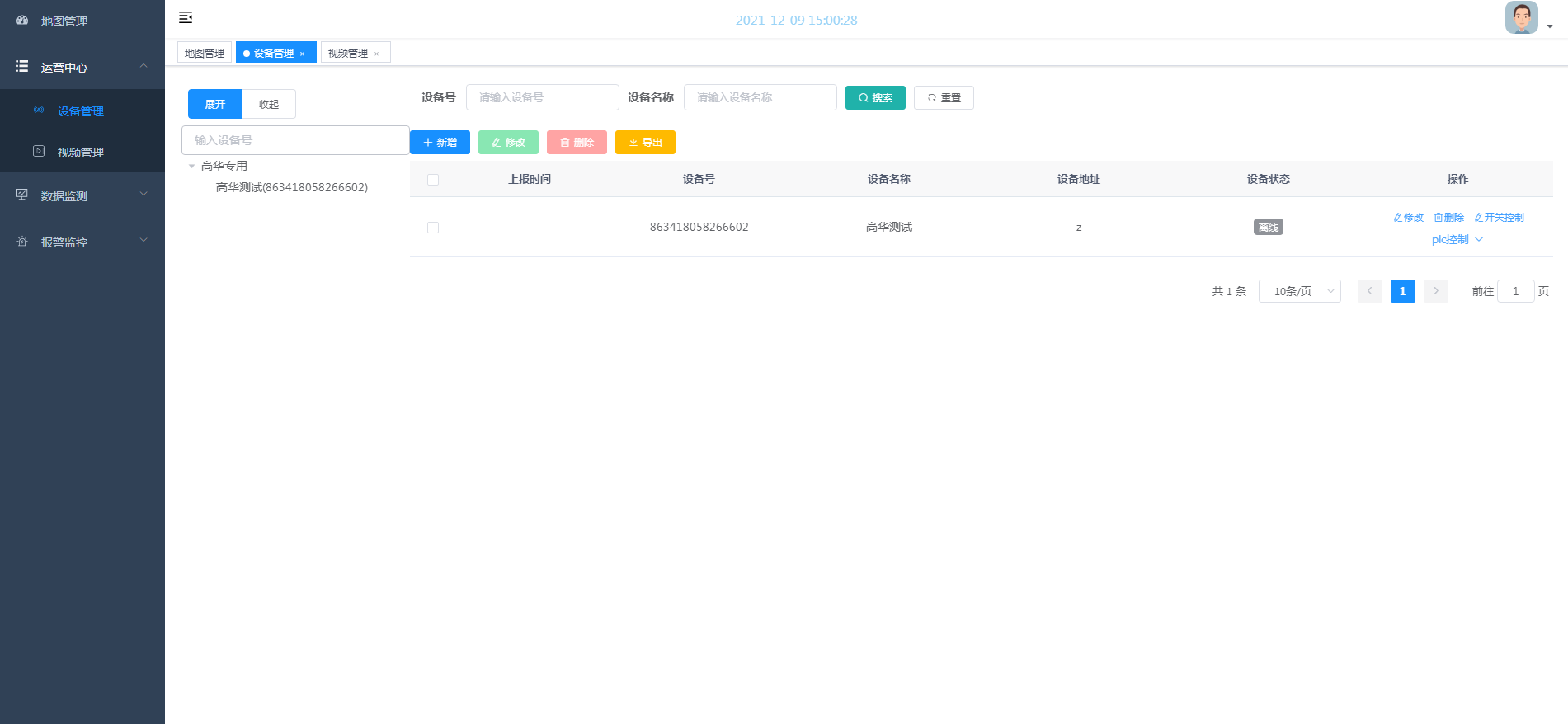

5.添加设备

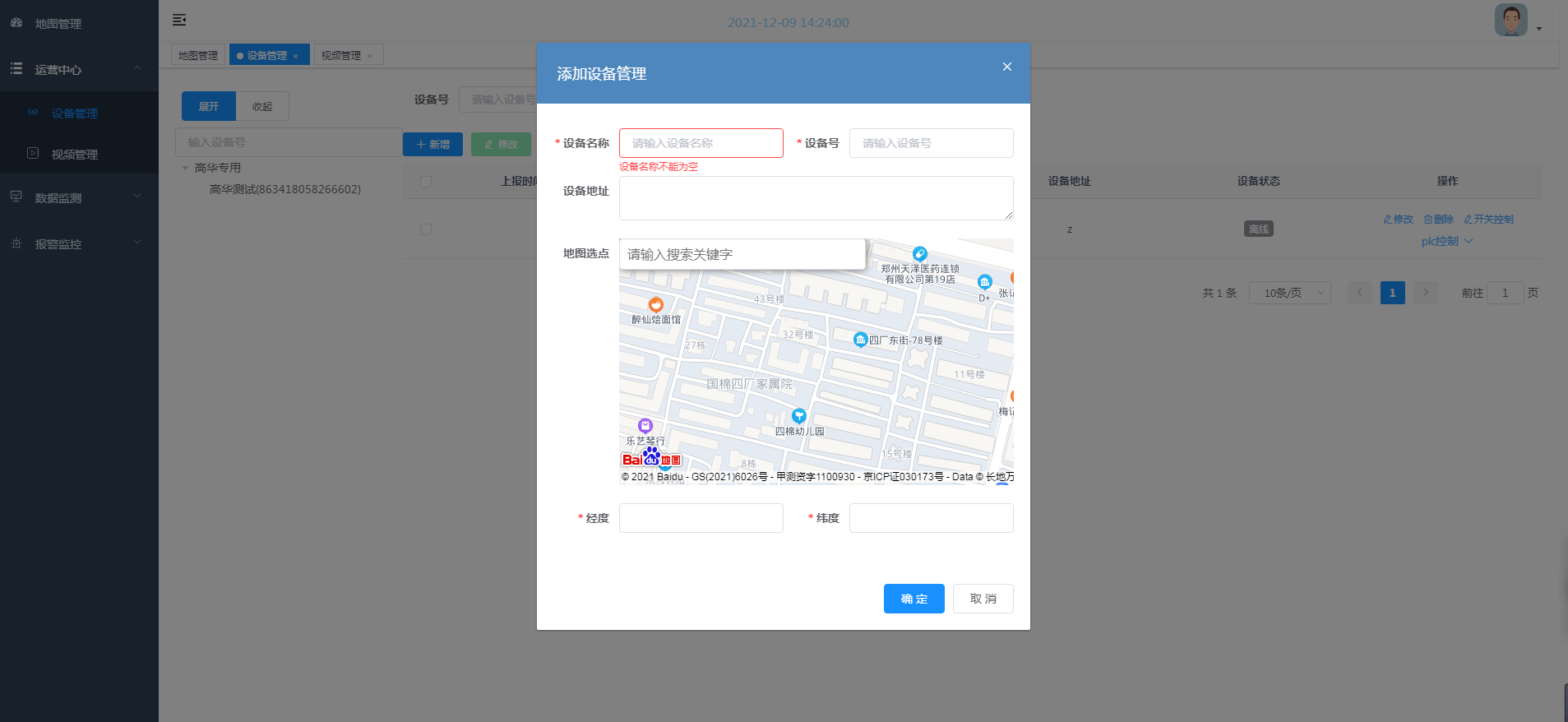

添加设备名称、设备号、设备地址后会显示当前设备的经纬度

视频管理

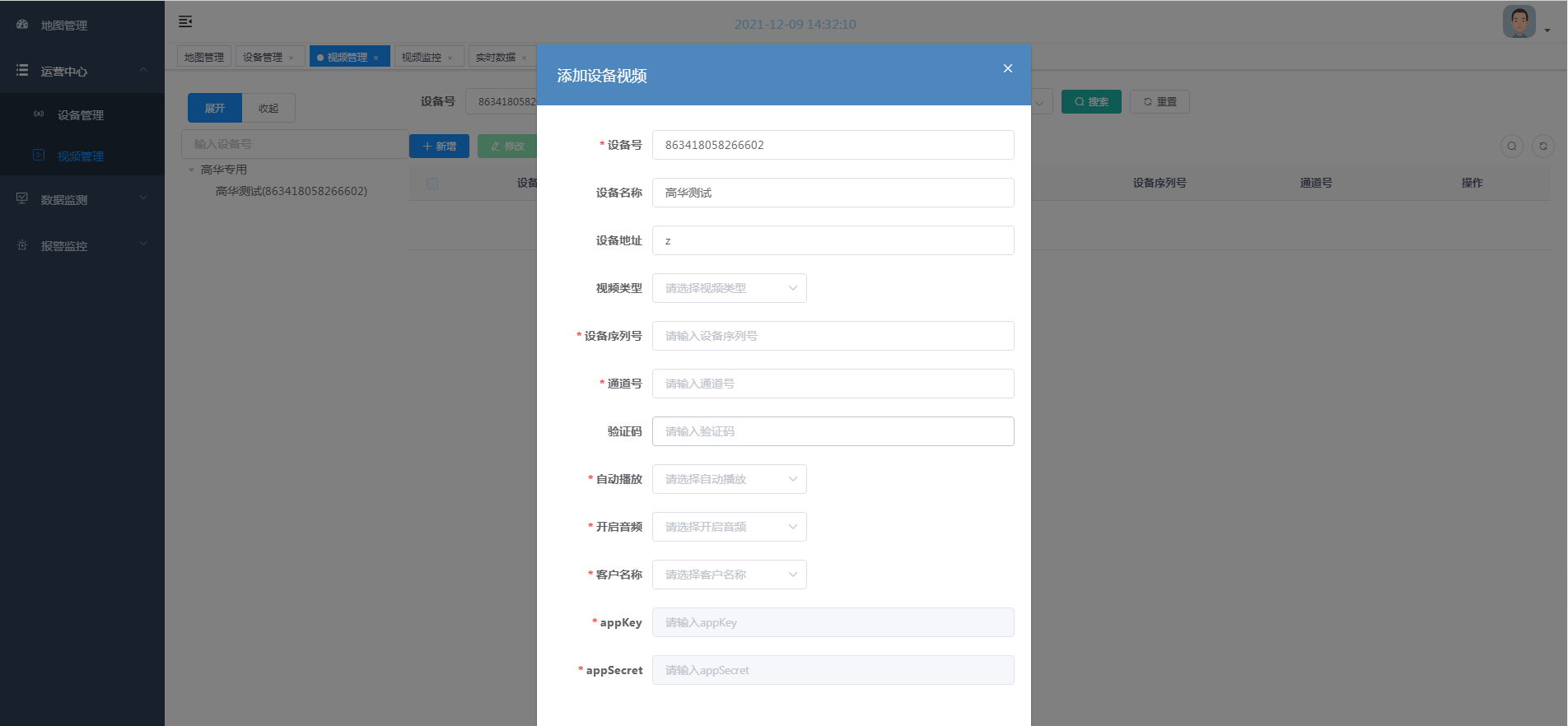

按顺序依次填写设备号、设备名称、设备地址、视频类型、设备序列号带*号的为必填项。填写完成可以进行对视频管理。

数据监测

数据监测包含视频监控、实时数据、统计分析、历史数据

报警管理

报警管理包括实时报警、AI智能告警。该界面可以实时查看报警内容，模拟量报警上限/下线，开关报警值，参数名称、参数值。
