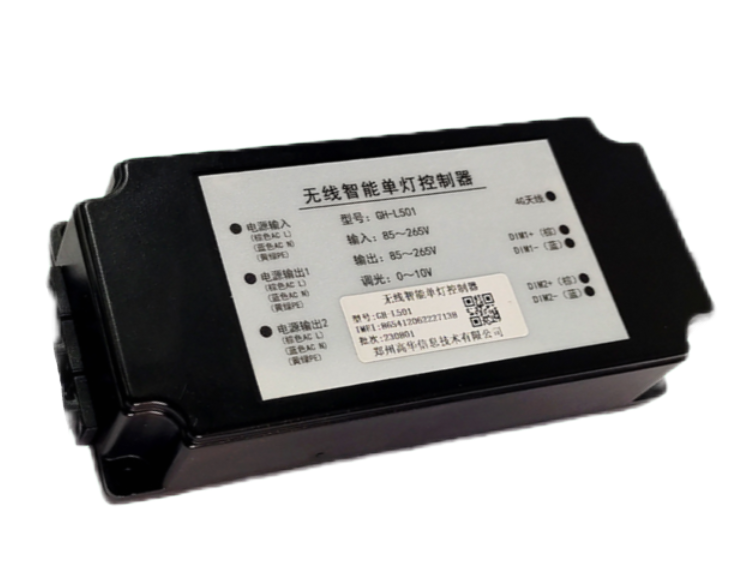

GH-L501单灯控制器

使用说明书

郑州高华信息技术有限公司

Zhengzhou Gaohua Information Technonogy Co.,Ltd

一、重要声明

非常感谢您购买郑州高华单灯控制器，我们为您真诚服务到永远。郑州高华追求卓越不凡的品质，更注重良好的售后服务，如有问题，请拔打：0371-88817688(7x24h)。

操作错误会缩短产品的寿命，降低其性能，严重时可能引起意外事故。请您在使用前务必仔细熟读本说明书。将本说明书交到最终用户手中。请妥善保管好说明书，以备需要时查阅。说明书供参考所用，具体设计外形以实物为准。

二、产品概述

GH-L501单灯控制器，是我公司开发的一款具有灯联网接口的单灯控制器,实现单灯的远程开关及调光功能。系统采用工业级硬封装芯片完成系统控制，具有可操作性强，集成度高，稳定性好等特点。

集成了开关量输出、0-10V模拟量调光接口输出、PWM调光接口输出(选配)。设备采用4G无线通信技术，完成单灯的精确控制。能够满足广大用户的使用需求。

三、产品功能

1、开关量输出功能介绍

系统通过内置继电器，有源输出开关量信号用于控制设备的开关灯。输出电压为输入电压源，负载不超过5A/250VAC。

2、调光接口输出介绍

系统具有0-10V调光接口（可订制PWM调光接口），系统内置隔离电路，保护设备的安全和稳定性。PWM输出信号周期为400Hz，兼容市面上主流的LED驱动电源。

3、保护功能

设备可配置过流保护、过压保护。当现场环境过压时（大于260VAC或小于160VAC）时，设备自动进    入保护状态，当电压恢复时，设备正常工作。

4、电能计量功能

设备具有电流、电压、功率等采集功能，方便用户实时掌控现场情况，对现场维护提供依据。

5、4G无线通信

设备内置4G无线通信，内置工业级SIM卡。实现设备状态采集。

6、内置定时经纬控制

设备定时、经纬控制算法，用户可以根据现场实际应用情况调整设备开、关、调光的时间。并可设置根据日出日落时间自动开关灯策略。

四、技术指标

五、接线及安装（产品以实物为主）

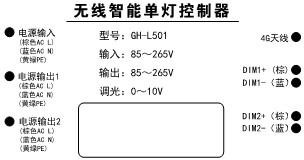

（图一）接线图

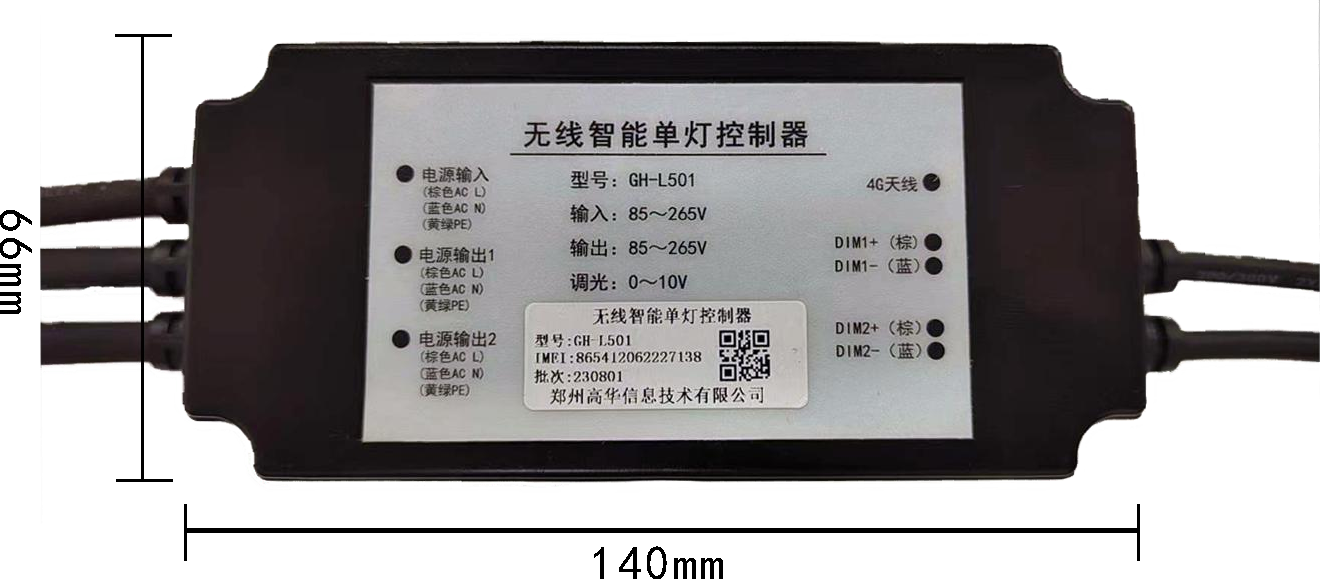

（图二）安装尺寸图

六、报警及维护

1、电压异常

系统由于电网不稳产生瞬间高压，当大于260V或小于160V时报警，当出现此报警时，可以查看当前电压，检查高压是否持续。

2、开关灯异常

当单灯控制器有输出确没有检测到电流或单灯控制器无输出确检测到电流时，产生开关灯异常报警。发生报警时，确认接线正确且负载大于0.1A。

3、设备手动开灯几秒后关灯

设备设置了故障跳闸的功能，当设备检测到故障后自动跳闸保护。用户按照报警提示处理故障即可恢复。或屏蔽改功能。

4、寿命预警

当系统开关灯次数大于 50000 次时，产生寿命预警。寿命预警时，请及时安排更换

七、注意事项

1.使用本设备前，请仔细阅读说明书。保证外部接线正确。

2.设备为高压设备，不能带电操作。

3.设备安装时，请参照接线安装示意图，以免出现由接线问题，导致测量错误，甚至设备损坏的情况。

4.产品使用方需定期对产品进行维护和查看，由于非正常使用的人为因素造成破坏、造成损失的，公 司概不负责保修，也不承担任何法律责任。

5.高华信息技术有限公司保留随时修改本说明书中的任何信息的权利，无需提前通知且不承担任何责任。

6.产品切莫敲打，以免损环外观和内部结构；

7.产品无客户自行维修部件，出现故障时请与我公司联系；

8.本公司产品正常情况下使用出现故障，保修期为一年(自我公司发货之日起至返回之日止13个月)，是否属于正常情况下出现故障，以我公司质检员检测为依据。超过期限维修，本公司收取根本费，本公司所有产品终身维修.未尽之处，请查阅我公司网站或来电查询。

八、平台登录

8.1 平台登录

打开浏览器（请使用 360 浏览器极速模式、谷歌浏览器（Google Chrome）或者支持 Chromium 内核的 浏览器）输入 https://streetlampctrl.com/ 网址，凭账号和密码登录【用户名】：区分大小写。【密码】：区分大小写。登录界面（如下图一）：

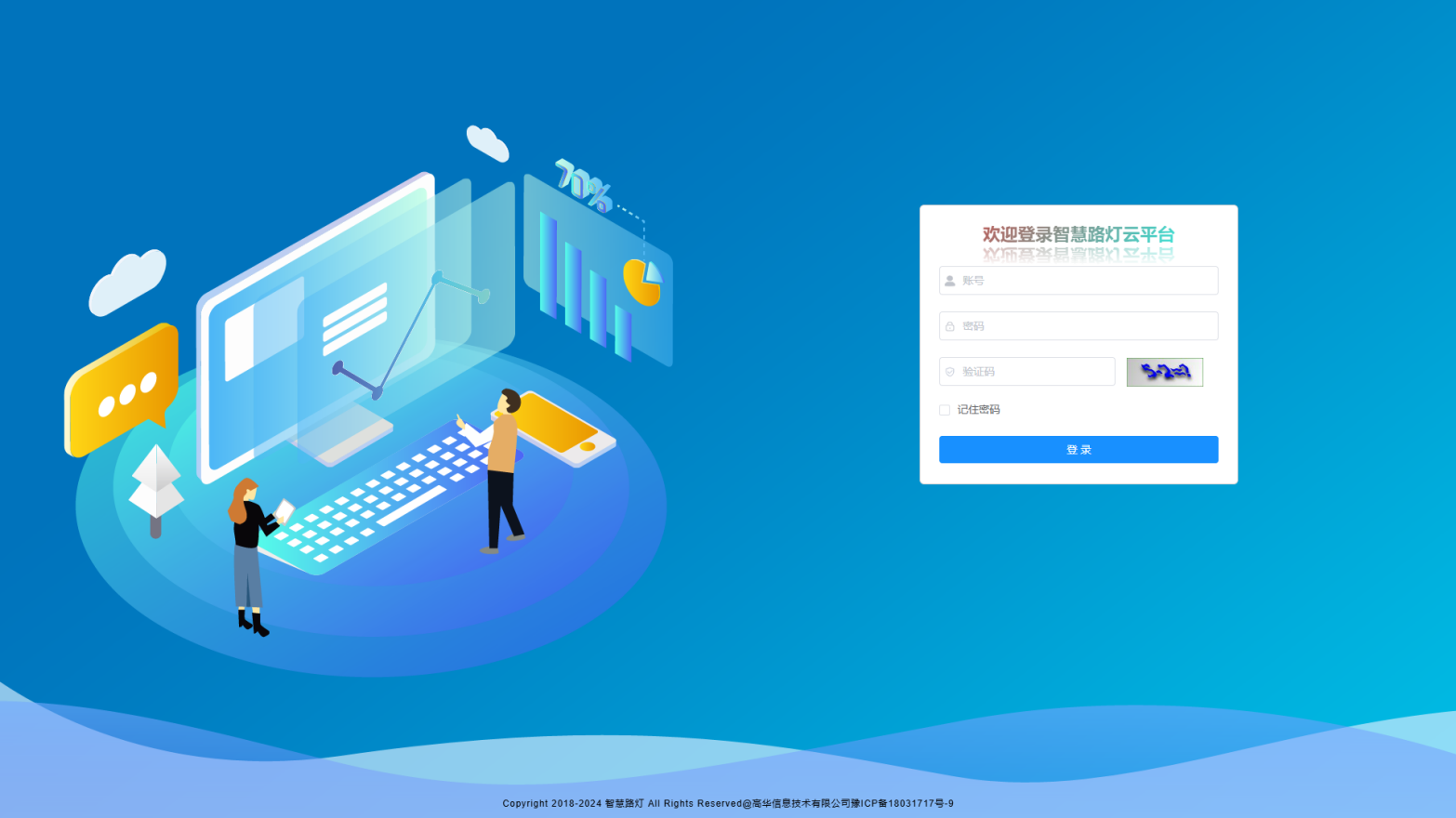

（图一）登录界面

8.2 平台首页

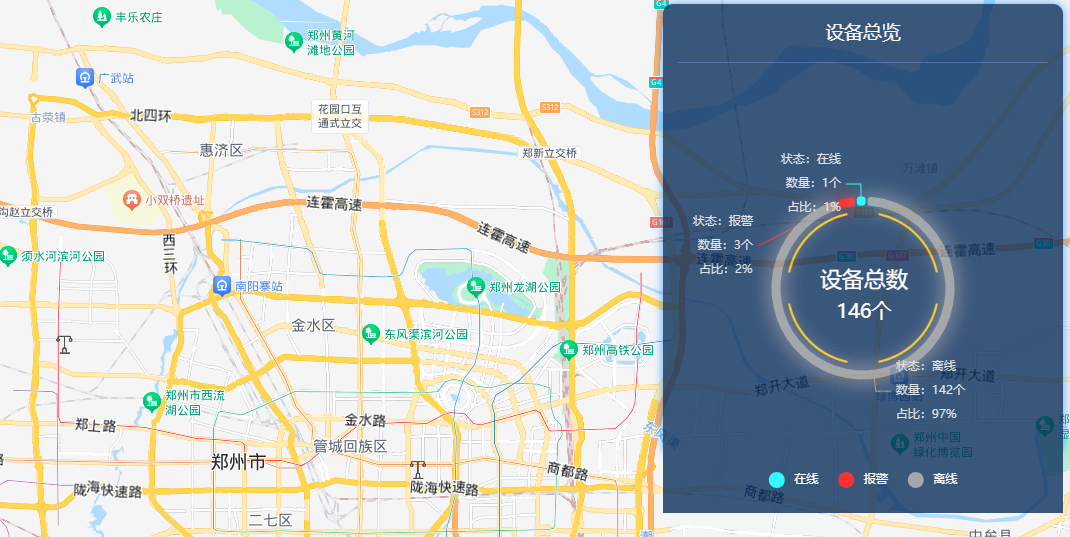

打开设备总览，可显示当前设备总数量，正常设备数量、报警设备数量和离线设备数量等，并通过动态环形图进行展示：蓝色代表正常设备，红色代表报警设备，灰色代表离线，在此界面还可以通过下拉菜单选择创建的设备，通过设备名称或者IMEI号进行搜索设备，搜索到的设备在地图进行展示。地图所展示的设备右击鼠标，显示设备的详细信息，并且在地图界面，鼠标会变为小抓手，不断双击可放大地图查到具体位置。设备展示界面如图一所示：

（图一）设备总览

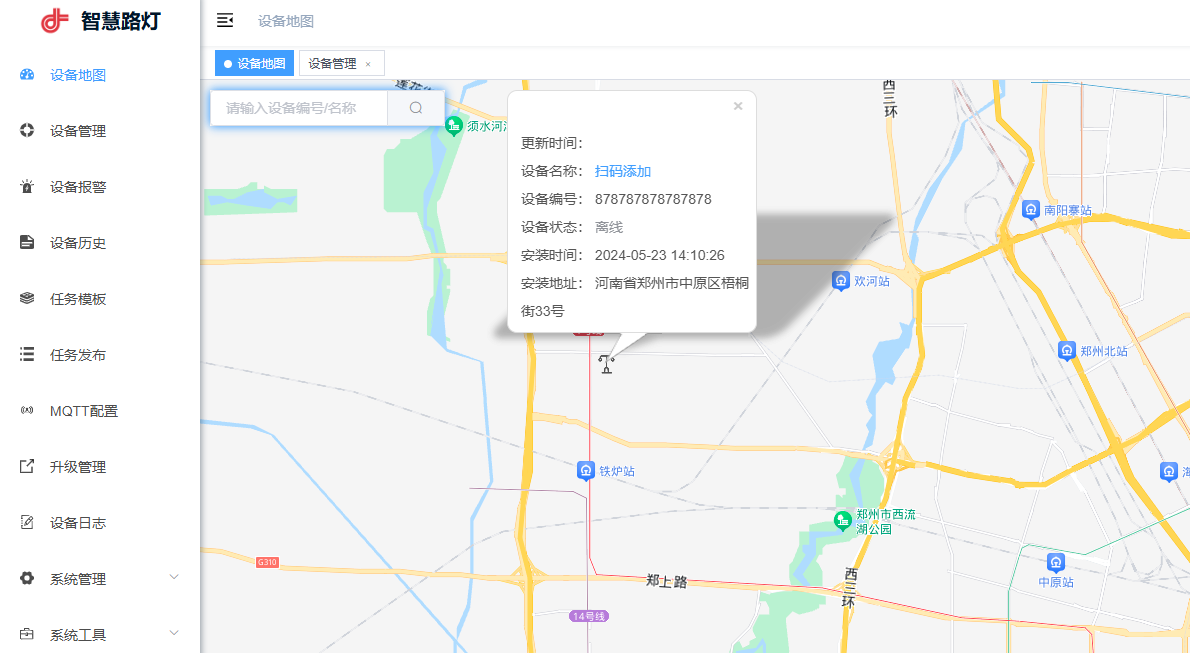

选择创建设备或通过设备名称或IMEI号进行搜索以及详细信息界面如图二所示：

（图二）设备搜索及详细信息

8.3 监控大厅

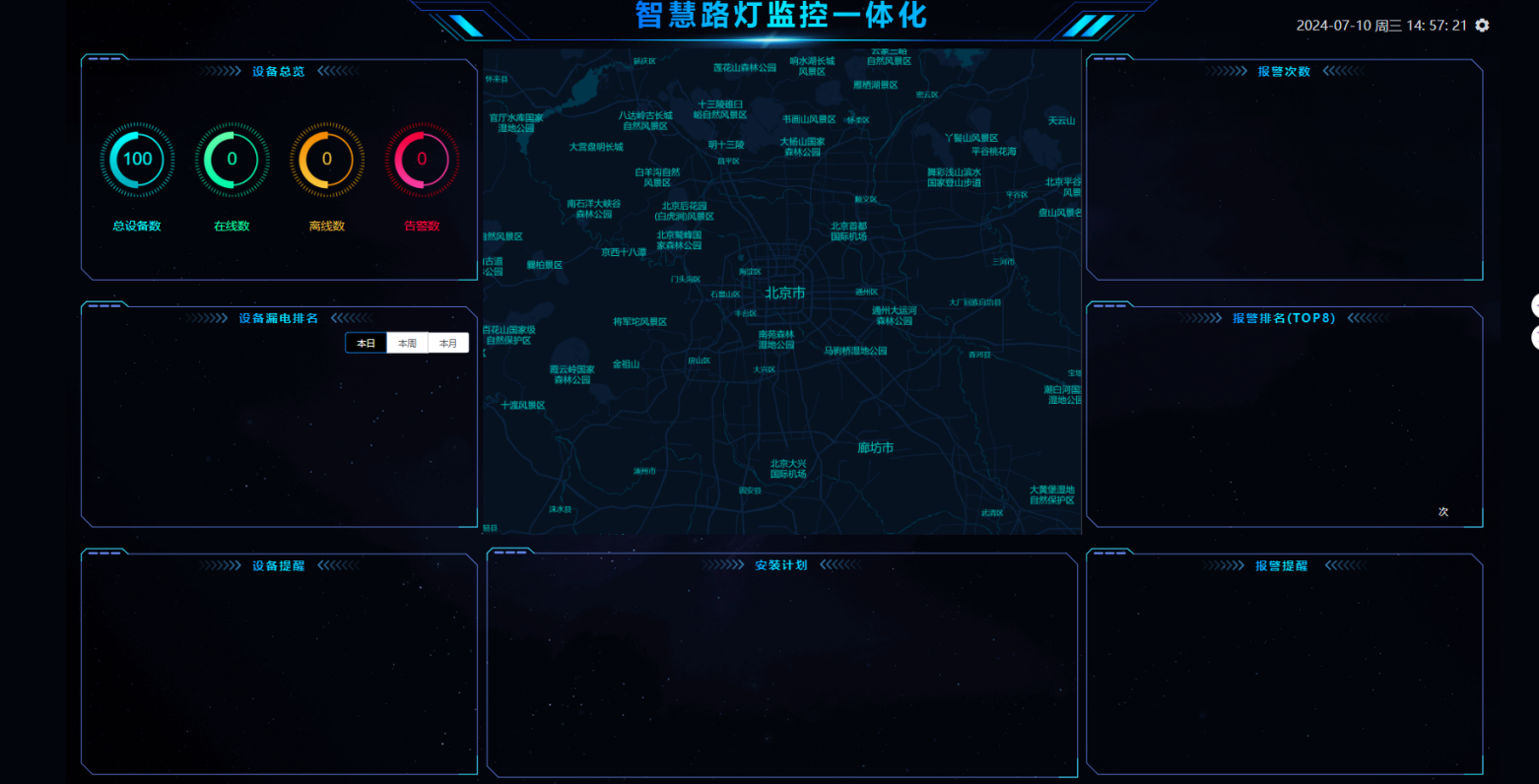

监控大厅可以直观的了解路灯的安装位置，也可以直接观看到设备在线数量等多种信息，便于用户使用。监控大厅界面如图一所示：

（图一）设备搜索及详细信息

8.4 设备管理

8.4.1 设备查询

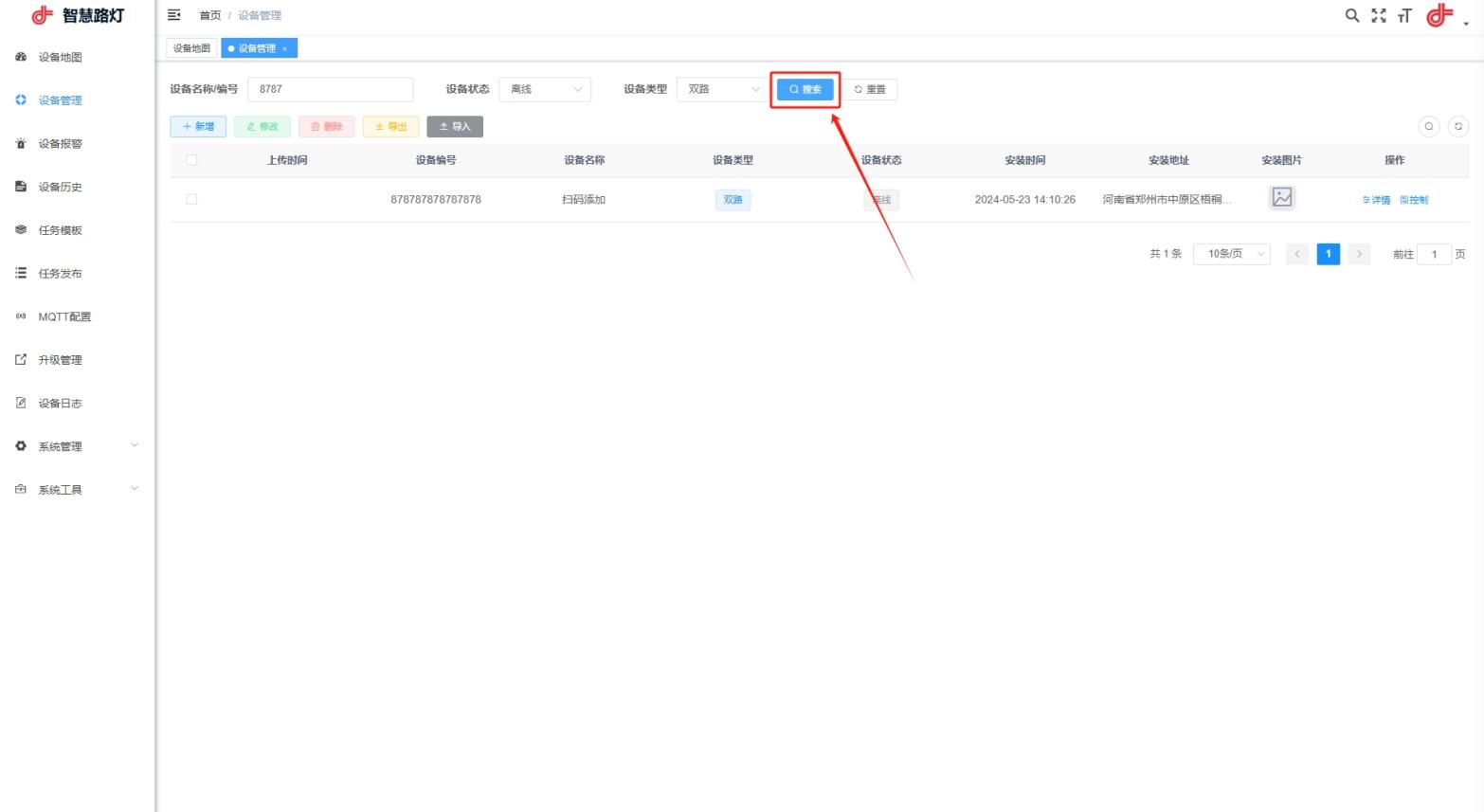

在设备管理界面，我们通过输入设备的IMEI号或编号，选择设备的状态和设备的类型等点击“查询”按键搜索相对应的设备，查询界面如图一所示：

（图一）查询界面

8.4.2 设备新增

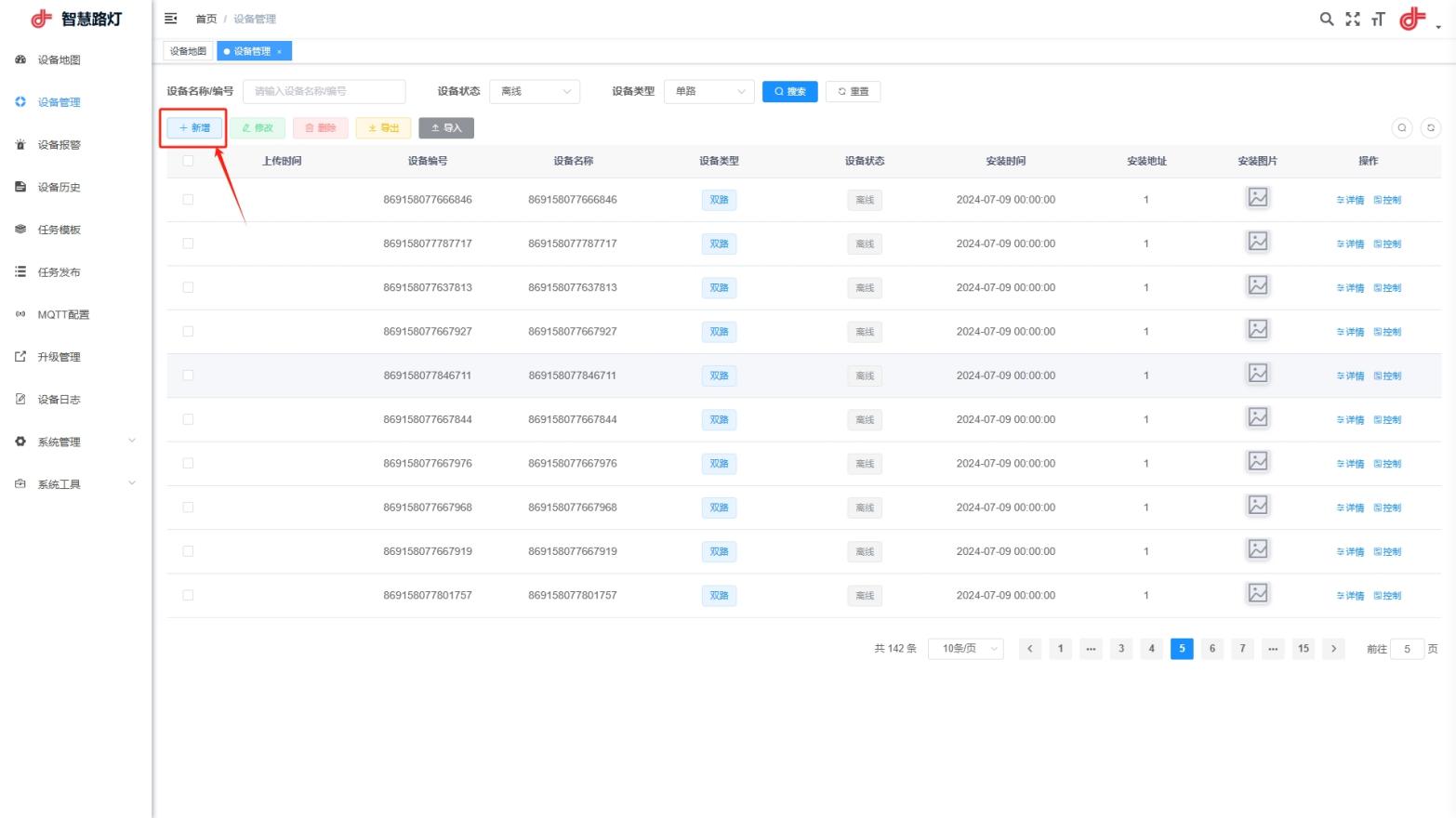

在设备管理界面，也可以通过点击”新增“按键，弹出以下界面输入IMEI号以及相对应设备的各种详细信息如：设备编号、设备名称、设备类型以及地图选点等信息。设备新增及详细信息界面如图二所示：

（图二）设备新增及详细信息界面

8.4.3 设备删除

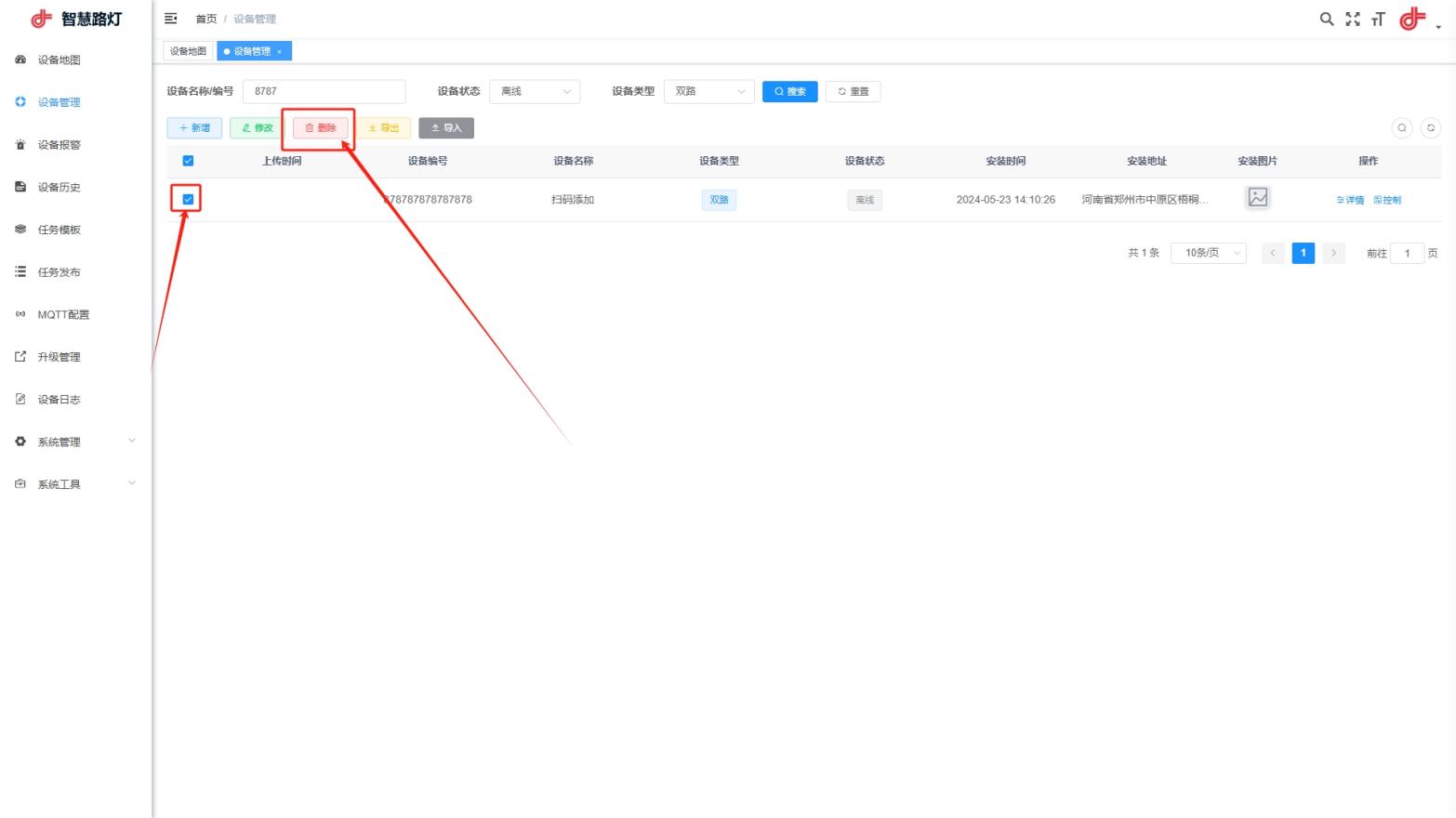

在设备管理界面，我们通过输入设备的IMEI号或编号，选择设备的状态和设备的类型等查询到相对应的设备，并选中所选设备点击“删除”按键，查询界面如图三所示：

（图三）设备删除界面

8.4.4 设备信息修改

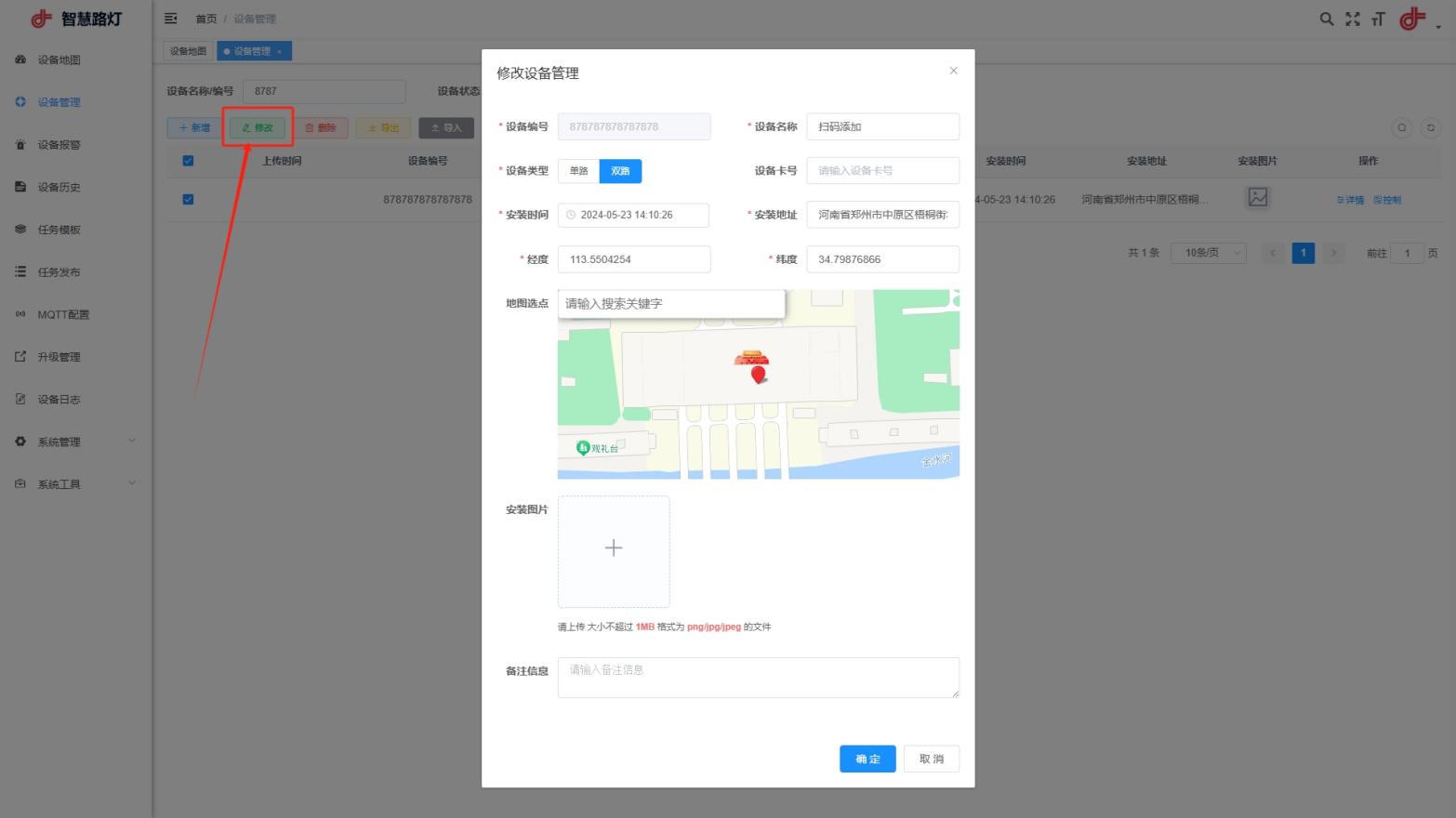

在设备管理界面，我们通过输入设备的IMEI号或编号，然后选中需要修改信息设备的信息，修改相关信息，修改完点击确定保存。设备修改信息如图四所示：

（图四）设备修改界面

8.4.5 设备信息导出或导入

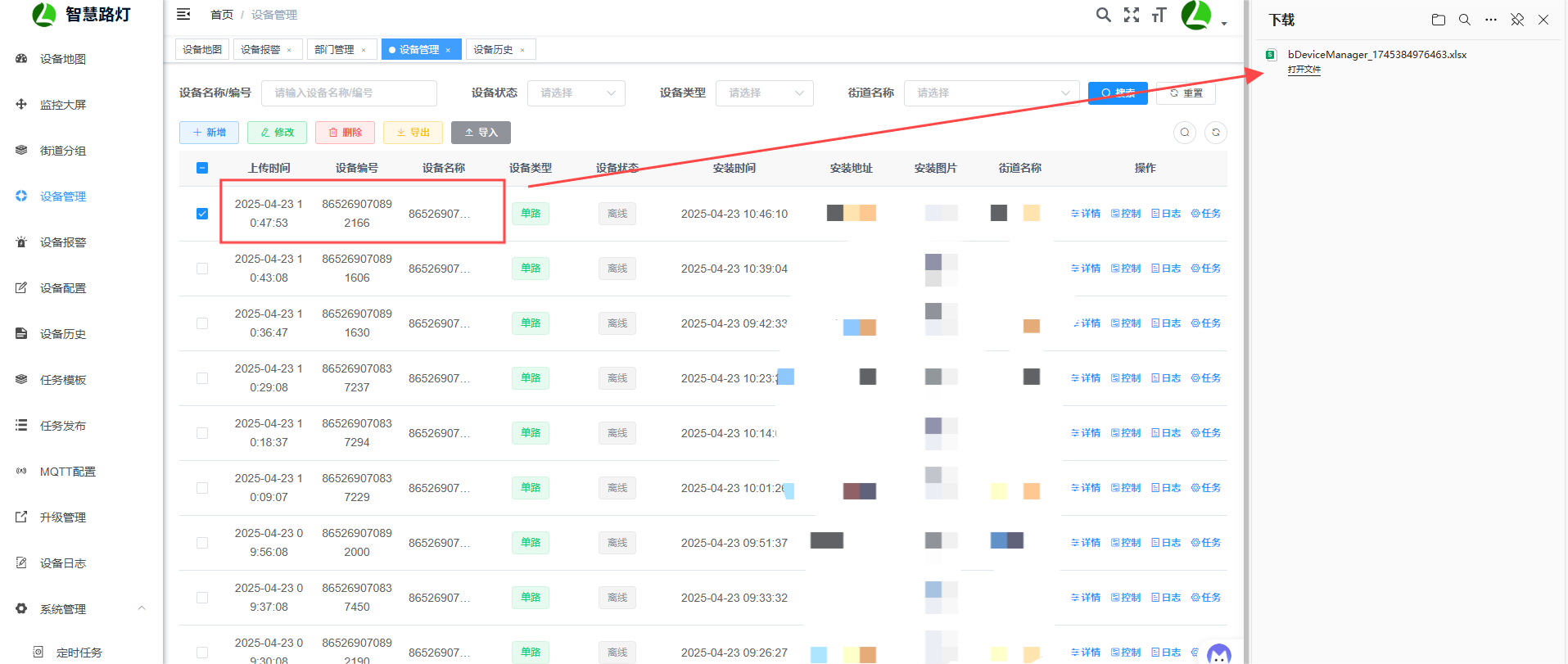

需要导入或者导出设备相关信息，可选择全部设备或者单个设备点击导入导出。即可导出设备相关信息，导出文件以EXCEL表格形式保存。导入设备信息时，可先下载导入模板，根据模板要求填写相关信息，文件EXCEL表格形式，上传文件点击确定。信息导入导出如图五和图六所示：

（图五）设备信息导出

（图六）设备信息导入

8.4.6 设备相关信息

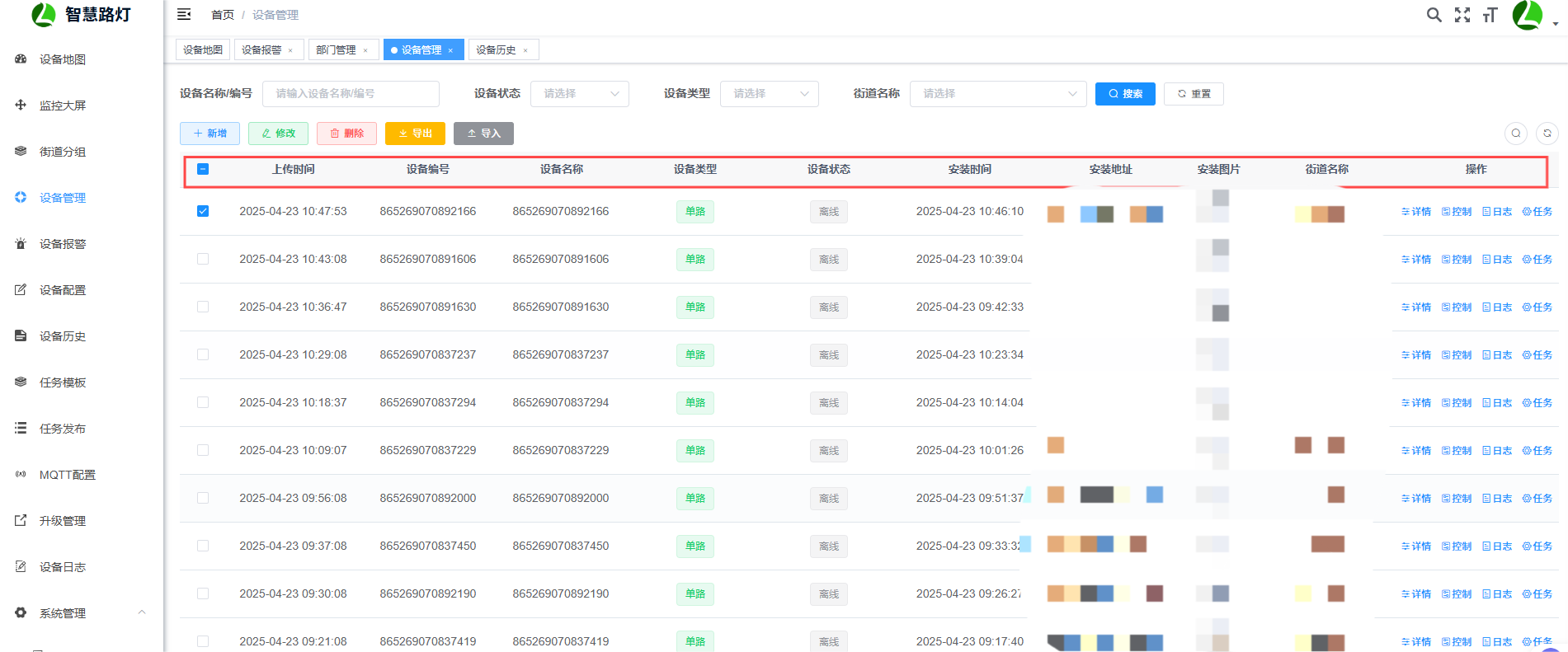

通过IMEI号或者编号等直接查询设备，设备名称，设备状态等信息展示如下图七：

（图七）设备相关信息

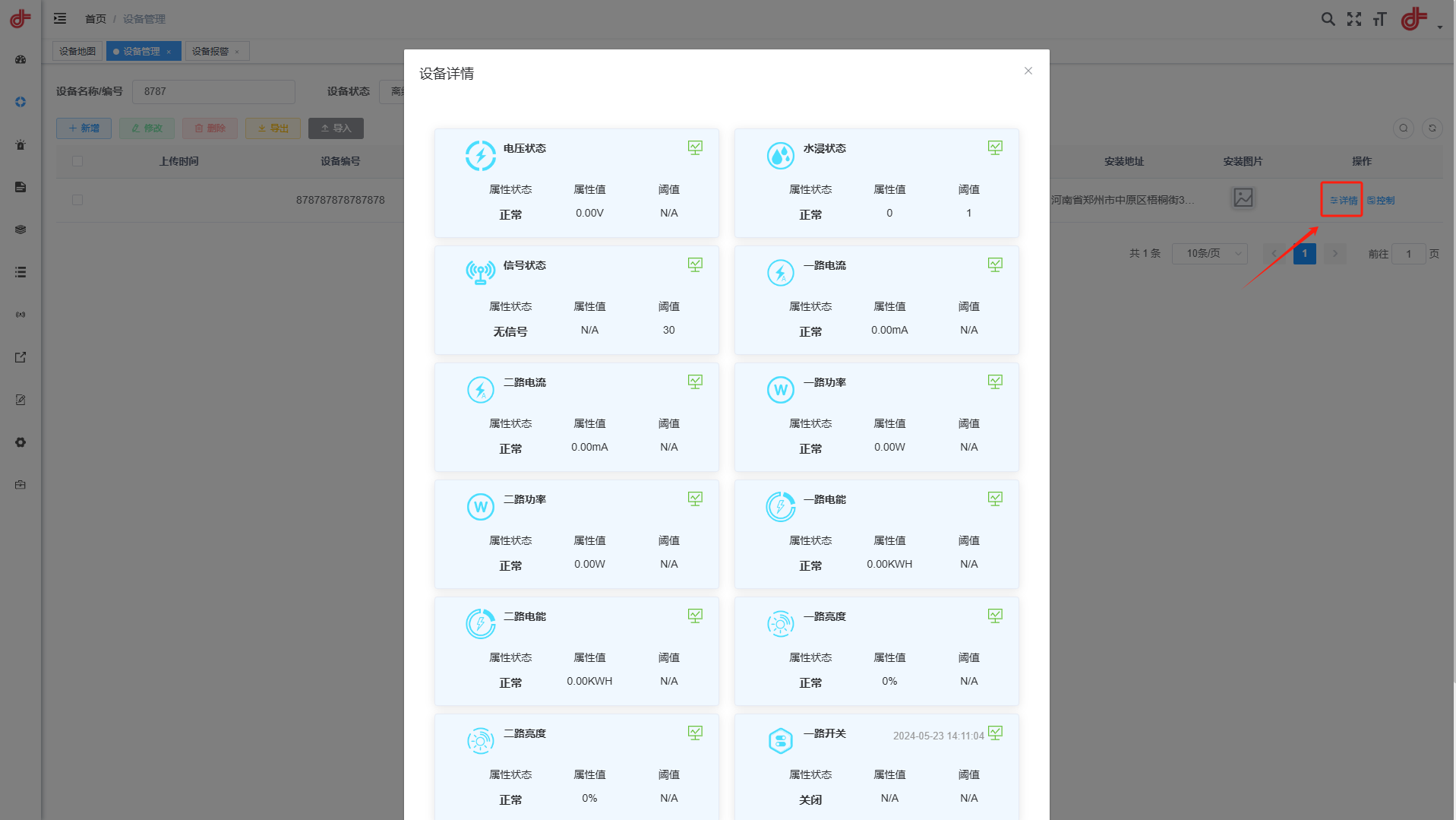

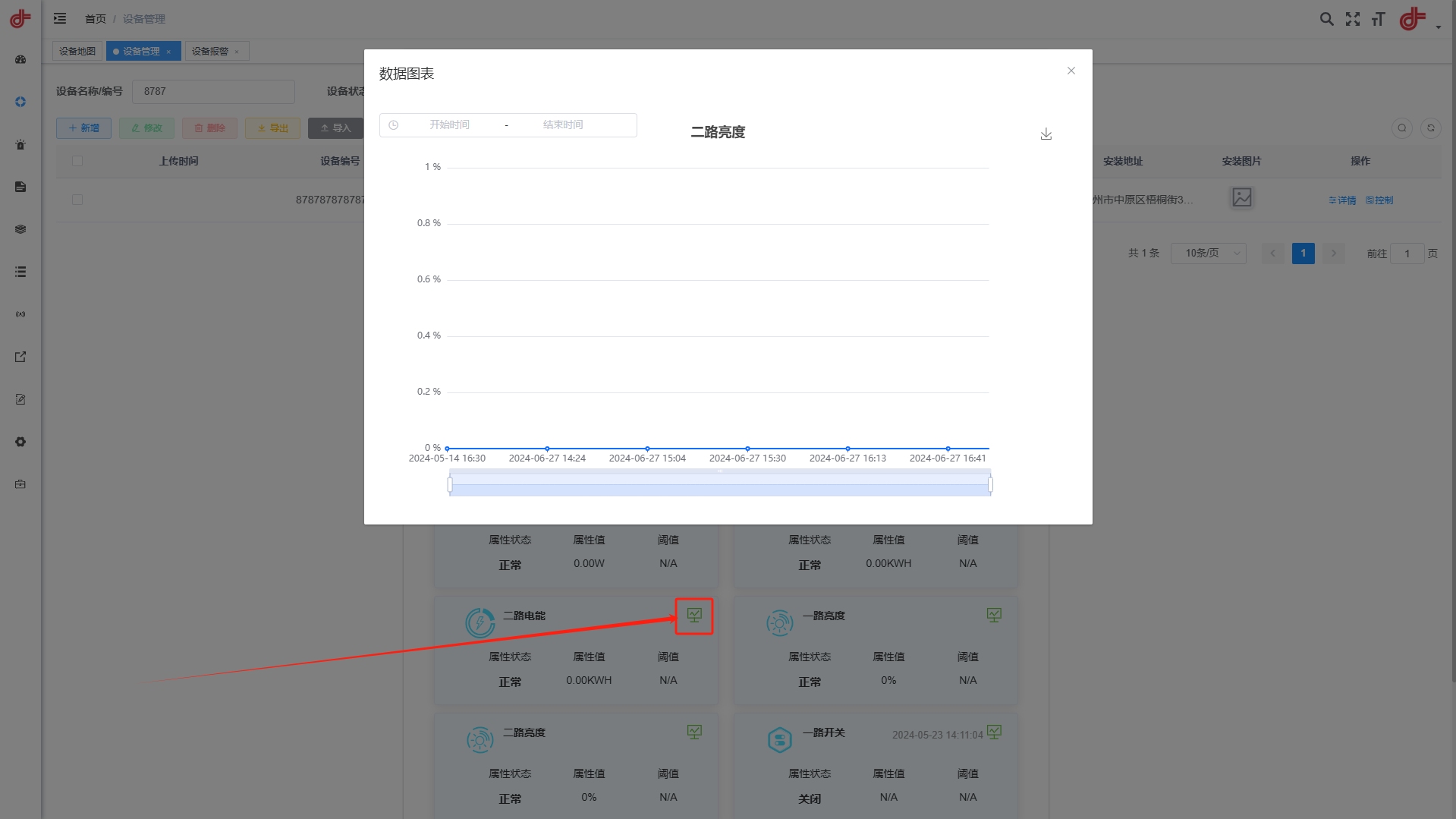

通过点击“详情”按键，查看设备的电压状态，信号状态，一路电流，二路电流以及当前开关状态信息如图八，点击数据图标按键，状态数据等也会生成对应的曲线图进行展示如图九：

（图八）设备状态信息信息

（图九）设备状态信息信息曲线图

8.4.7 设备控制

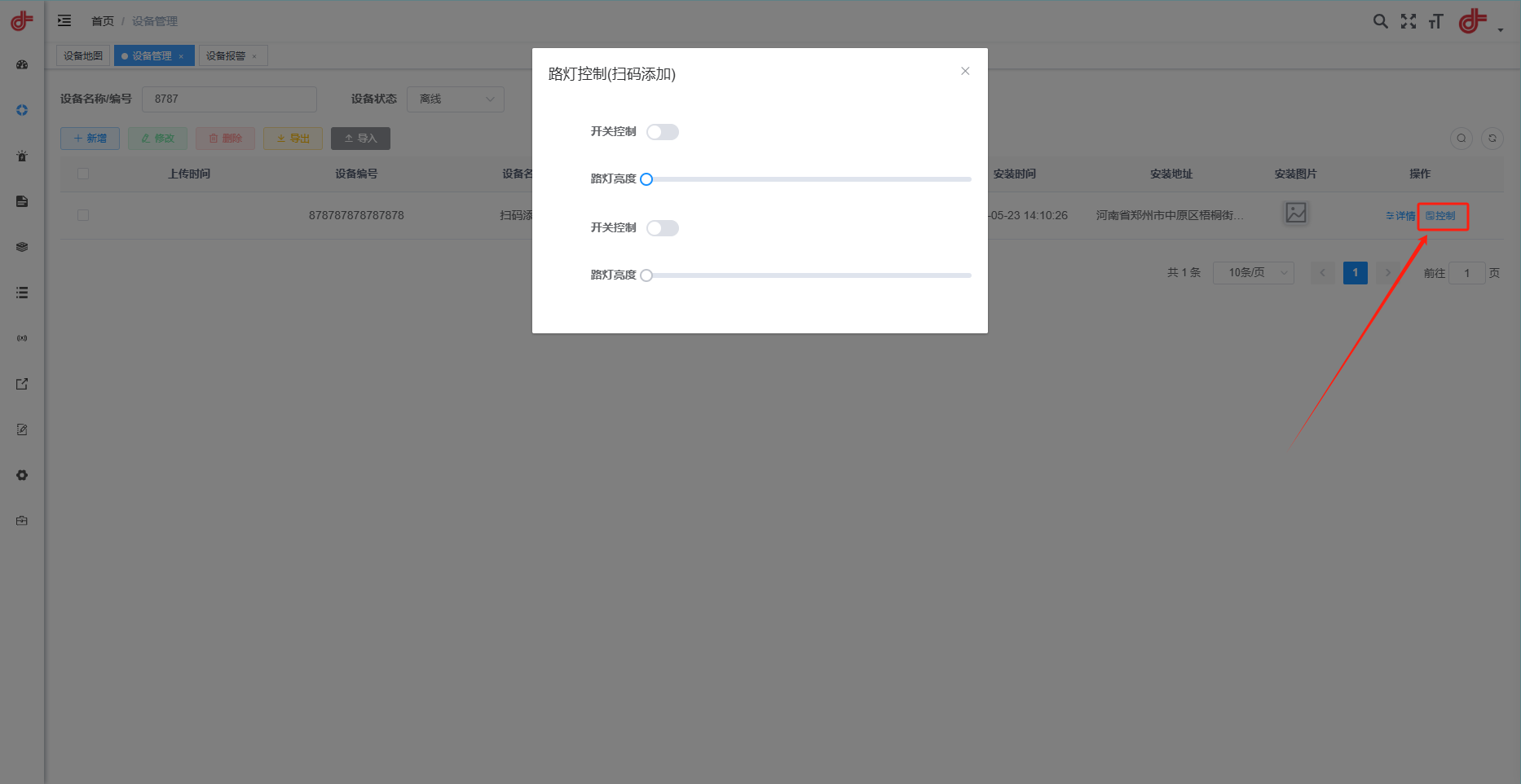

通过查询设备的IMEI号，然后点击控制，也可以直接控制一路和两路路灯亮度调节，控制图如图十所示：

（图十）设备状态信息信息曲线图

8.5 任务模版

8.5.1 新增任务

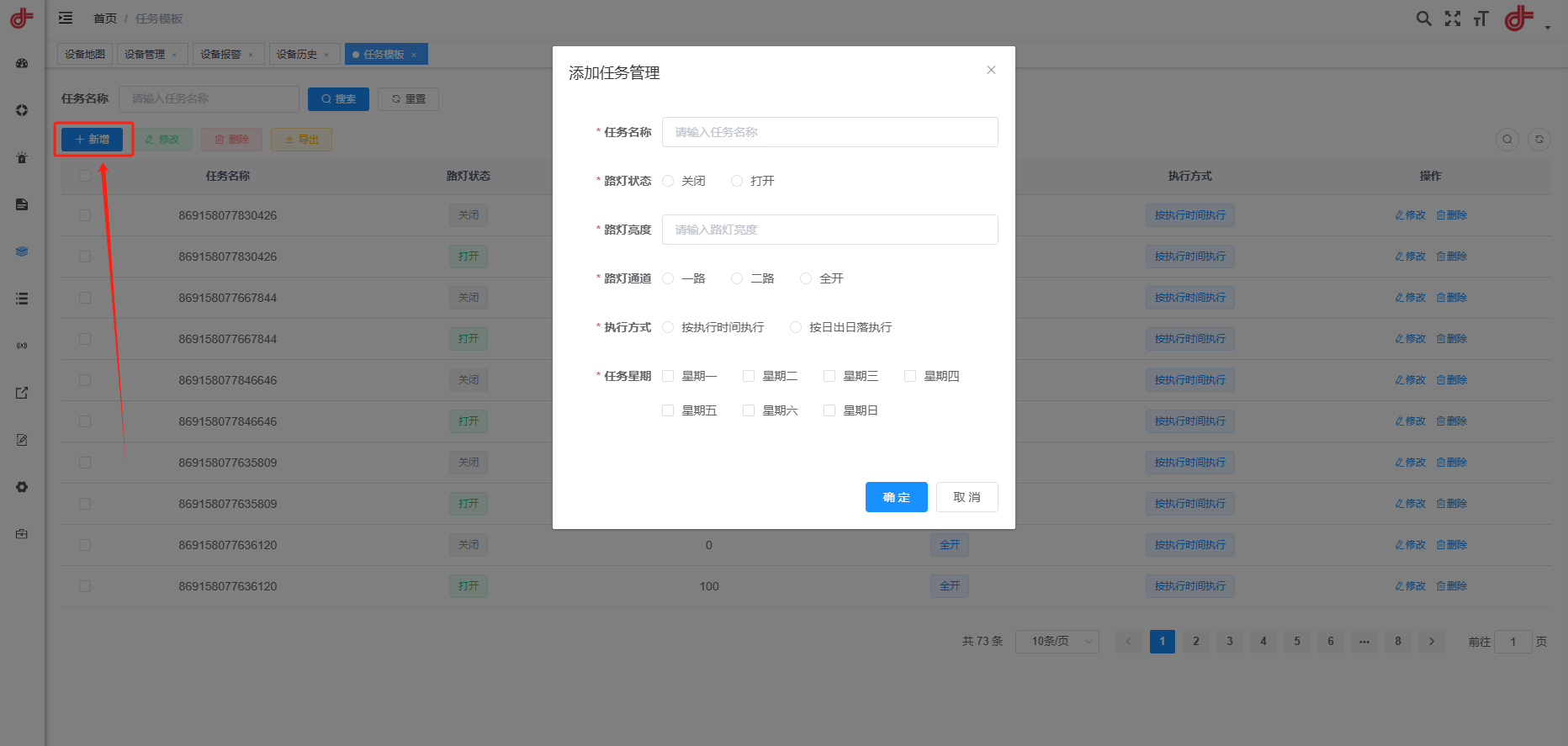

在任务模板界面，点击“新增”按键，然后输入命名的任务名称、设置路灯状态，路灯亮度，路灯的通道，执行方式和任务的时间等信息，点确定进行保存。新增任务界面如图一：

（图一）新增任务界面

8.5.2 修改任务

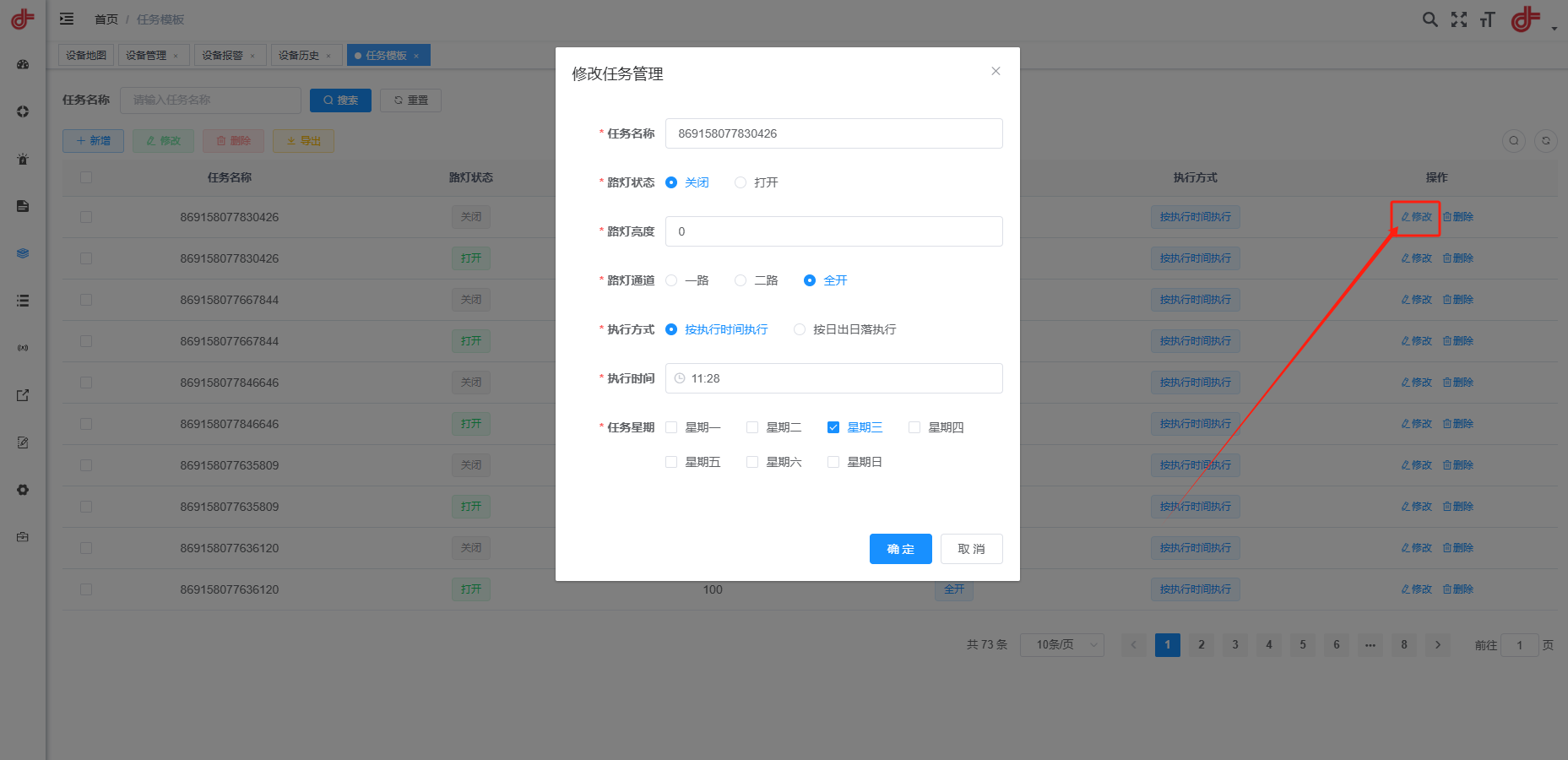

通过搜索任务的名称，查询相对应的任务，点击“修改”按键，并将相对应的修改信息填入，然后点击确定进行保存。任务修改详细信息界面如图二：

（图二）任务修改界面

8.5.3 删除任务

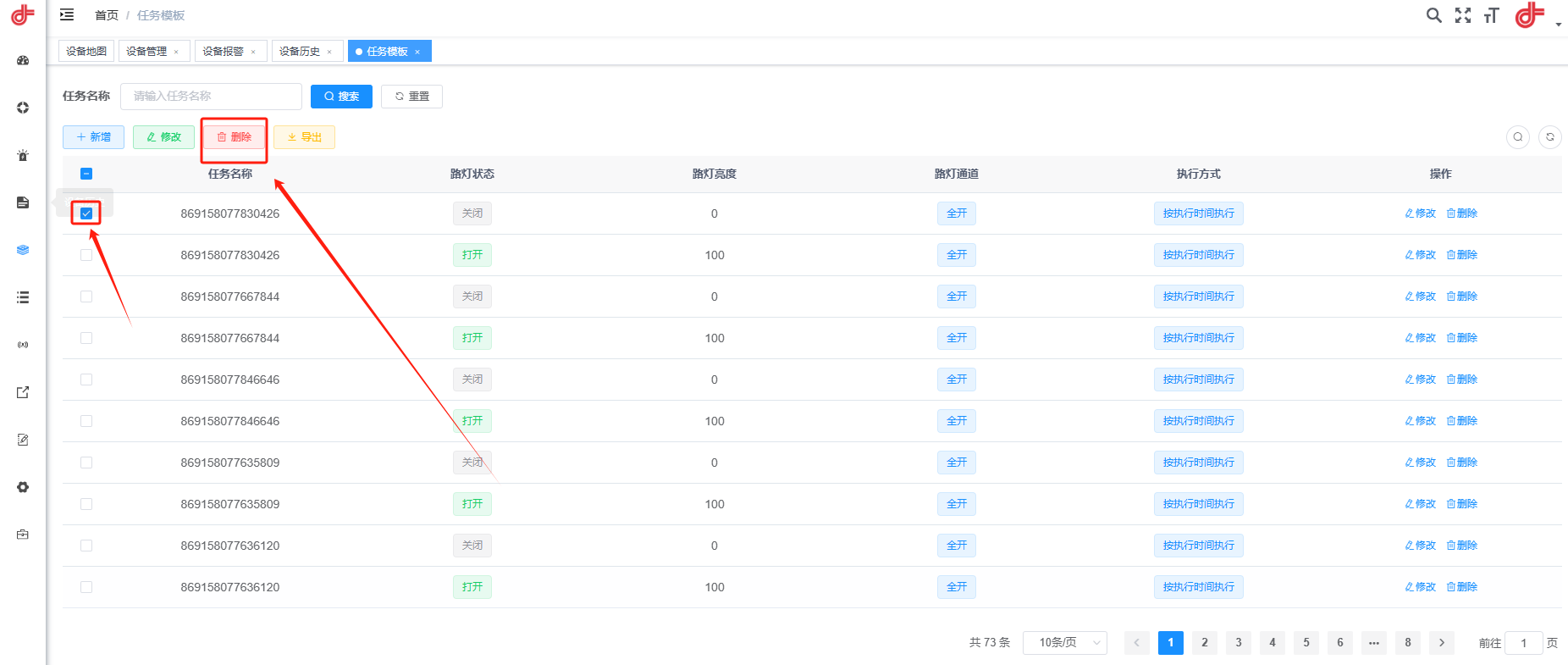

通过搜索任务的名称，确定要删除的任务，然后进行选中并删除。任务删除界面如图三：

（图三）任务删除界面

8.5.4 查询分组任务

在搜索框中输入相对应的任务名称，可以实现对人物的搜索以及人物的删除，展示界面如图四：

（图四）分组任务删除界面

8.5.5 新增任务分组

选择任务分组界面，点击加号可以创建新的任务分组，也可以在搜索框中输入想要查询的任务。添加分组如图五：

（图五）添加分组任务界面

8.5.6 发布分组任务

选中要发布的分组任务，然后选择要发布任务的设备，然后选择相对应的设备，然后点击发布任务，同时也可以在此界面修改相对应的任务，分组任务发布主要界面如图六所示：

（图六）分组任务发布界面

8.5.7 任务分组设备导入

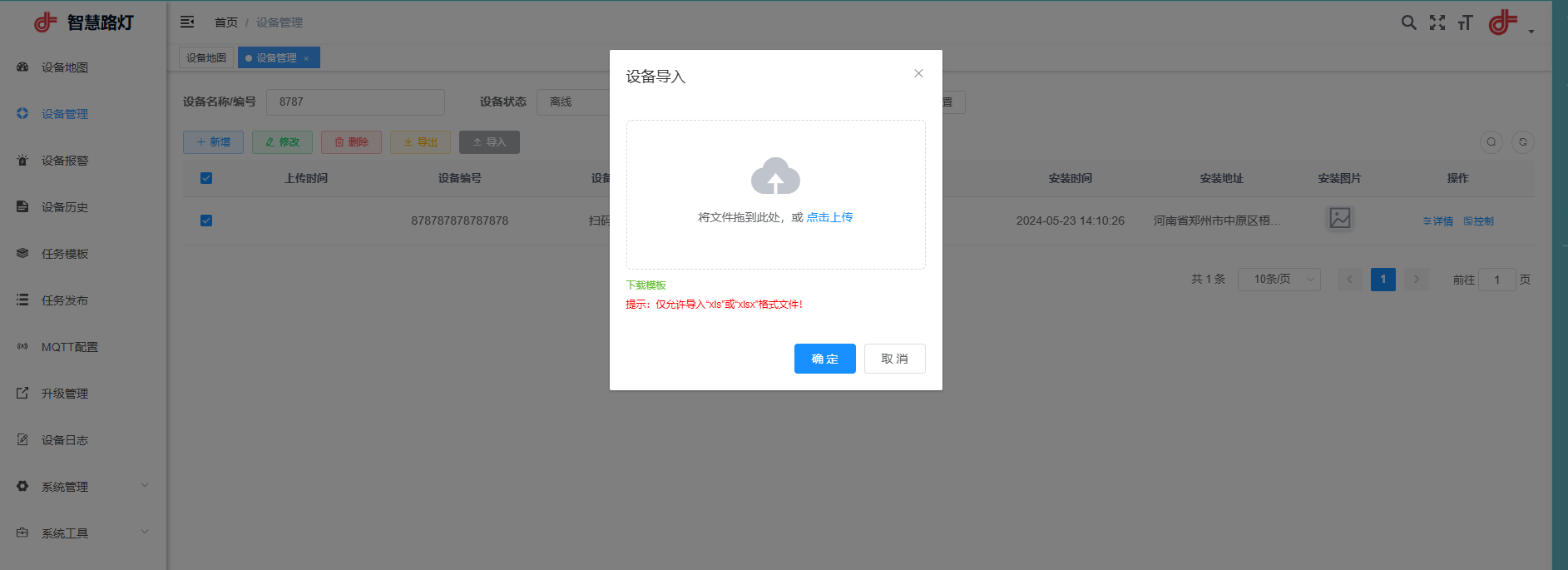

任务分组界面也可以进行设备的导入，选择相对应的文件进行导入。设备导入界面如图所示七所示：

（图七）分组任务设备导入界面

8.6 报警管理

8.6.1 报警信息界面

打开报警管理界面，在此界面显示设备异常报警，如果设备报警没有处理，处理状态显示未处理，点击处理按钮--填写设备报警原因--确定。此时处理状态显示已处理。此时在工单管理界面生成一个工单信息。报警管理界面如下图一所示，以及报警信息处理界面如图二所示：

（图一）报警界面

（图二）报警处理提交界面

8.6.2 报警信息导入和导出

要导入或者导出设备相关信息，可选择全部设备或者单个设备点击导入导出。即可导出设备相关信息，导出文件以EXCEL表格形式保存。报警信息界面如图三所示：

（图三）报警信息导入和导出界面

8.6.3 报警通知

当设备发生报警，平台会有报警提示，并以弹出的形式进行展示，在弹框详细说明当前设备报警阈值，并提示设备地址信息，并带有语音提示功能。报警通知界面如图四所示：

（图四）报警通知界面

8.7 设备历史

每台设备上报数据都会在设备历史里面生成一条数据，方便查询。支持IMEI号查询，支持按平台推送类别查询，具体如图一所示：

（图一）设备历史信息

8.8 系统管理

8.8.1 用户管理

在用户管理界面可以添加账号，具体操作如下图。

（图一）管理用户添加

8.8.2 部门管理

在部门管理界面通过新增部门，然后在角色管理里面找到新增加的部门。添加账号账号和密码。如图二所示：

（图二）用户部门添加界面

九、移动端登录

移动端可通过微信扫描下方二维码（如下图）：

微信小程序二维码

打开微信小程序搜索“智慧路灯远程控制系统”，点击进入微信小程序，进入之后使用平台分配的账号密码登录平台，输入登录账号和密码，小程序搜索界面以及小程序登录界面如图一、图二所示：

              （图一）小程序搜索界面          （图二）小程序登录界面

9.1 小程序首页

首页可以对所有设备、报警和工单的总体情况进行总览，小程序首页如图三所示：

（图一）小程序首页

9.2 报警管理

点击报警记录，在此界面显示设备异常报警，如果设备报警没有处理，处理状态显示未处理，点击处理按钮--填写设备报警原因--确定。此时处理状态显示已处理。此时在工单管理界面生成一个工单信息。如下图：

（图一）待处理的报警记录       （图二）报警记录处理界面           （图三）已完成的报警记录

9.3 设备地图

以地图的形式显示设备安装的具体位置和情况，蓝色代表设备正常，红色代表设备有异常报警，灰色代表设备离线。

     （图一）设备地图

9.4 设备列表

点击设备进入设备搜索界面，该界面显示所有当前账号下管理的所有设备。

点击图标进入该设备列表界面，进入该界面显示该产品的所有设备，该界面显示设备相关信息，包括电压、一路电流、一路功率、一路电能、一路亮度、一路开关以及信号质量等。通过该界面可以实时查看设备当前状态。

点击设备进入设备设置界面，进入该界面显示基本信息、参数设置、报警记录、工单记录和现场图片。

基本信息：可以设置设备名称、安装时间、安装地址、设备经纬度等相关信息。

参数设置：可以设置设备报警角度、高温阈值、低温阈值、低压阈值、水位一级、水位二级、水位三级、时间间隔等设备信息。

报警记录：显示设备异常报警信息，通过该界面可以处理设备报警信息，点击处理，填写处理结果，此时会在工单管理界面生成一条工单信息。

工单记录：显示该设备的未处理工单，通过该界面可以处理此设备工单。

现场图片：在此界面可以上传设备现场图。

（图一）设备列表                  （图二）设备基本信息

（图三）设备参数设置                      （图四）报警记录

9.5 扫码添加

在此界面添加设备，支持扫码和手动添加两种方式添加设备，在此界面输入设备编号、设备名称、安装时间、安装地址、经纬度和产品类型进行设备添加。注意产品类型选择自己对应产品类型，需要电脑端提前搭建好产品类型。

                                   （图一）添加设备界面图片
