产品简介

产品概述

多普勒流速仪，应用声学多普勒效应原理，采用超声换能器，将超声波用于探测流速。其独特的非侵入式测量设计，确保了测量点位于探头前方，不破坏流场结构，从而实现了高精度、宽量程的测量。无论是微弱的溪流还是汹涌的江河，它都能应对自如，为您提供准确的流速数据。此外，坚固耐用的探头设计，使得这款设备在各种复杂环境中都能保持稳定的性能，为您的测量工作保驾护航。

检测原理

基于声学多普勒效应，4G多普勒监测终端通过超声波在流体中的传播，实现了对流速的精确测量。通过接收换能器接收到的散射波信号，我们可以得到一个与流体流动速度直接相关的频率变化。结合内置的压力式水位计，我们可以利用速度面积法来计算液体的流量。这种设计不仅提高了测量的精度和响应速度，而且使得瞬时流速和平均流速都能得到准确的测量。更重要的是，由于其无机械转动部件的特点，这款设备有效避免了泥沙堵塞和水草缠绕的问题，使得测量更为可靠。

产品参数

主要特点

<1>、设备管理：监控设备编号、经纬度、所在现场等信息的管理；

<2>、状态监测：内部集成压力水位计，无需外部水位计，实现水位，流速，水温一体监测；

<3>、实时定位：4G模块通讯距离远速度快，实时传输、定位、同步短信发送；

<4>、实时监控：流速范围可配置，达到采样精度与速度的最佳匹配，配套的配置程序让调试配置更简单，流速测量精度高而且无漂移，无需校准；

<5>、材质体积：IP68防水等级，保证水下工作的可靠性，体积小巧，安装简便，对水体阻碍更小；

<6>、地图展示：电子地图上显示监控器位置、基本信息、实时状态等

<7>、文本展示：展示位置、基本信息、实时状态、历史记录等；

<8>、监控大屏：实时展现当前状态，配套本公司云服务，实现数据远传，同时提供免费平台查看数据；

硬件连接

设备安装前检查

安装设备前请检查设备清单：

产品外观

产品结构图

供电，参数收集，发送端

监测端

安装说明

4G多普勒 (流量流速水深)监测器必须正确安装方可达到设计的功能，由于监测器监控器采用通信4G网络，通常设备的安装必须在高华信息认可合格的工程师指导下进行。否则会导致设备信号不稳定。注意事项：安装需求；设备激活强力磁铁、电钻、钻头、M5X30 的螺丝。客户根据安装位置购买固定材料。

安装指导

查看产品清单，是否缺少产品的部件，若缺少请及时联系我司工作人员。

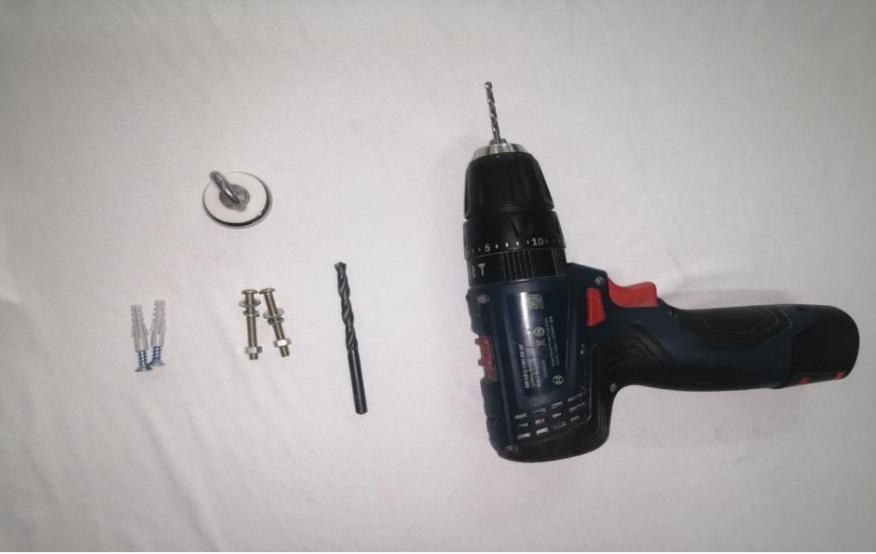

安装工具

安装位置

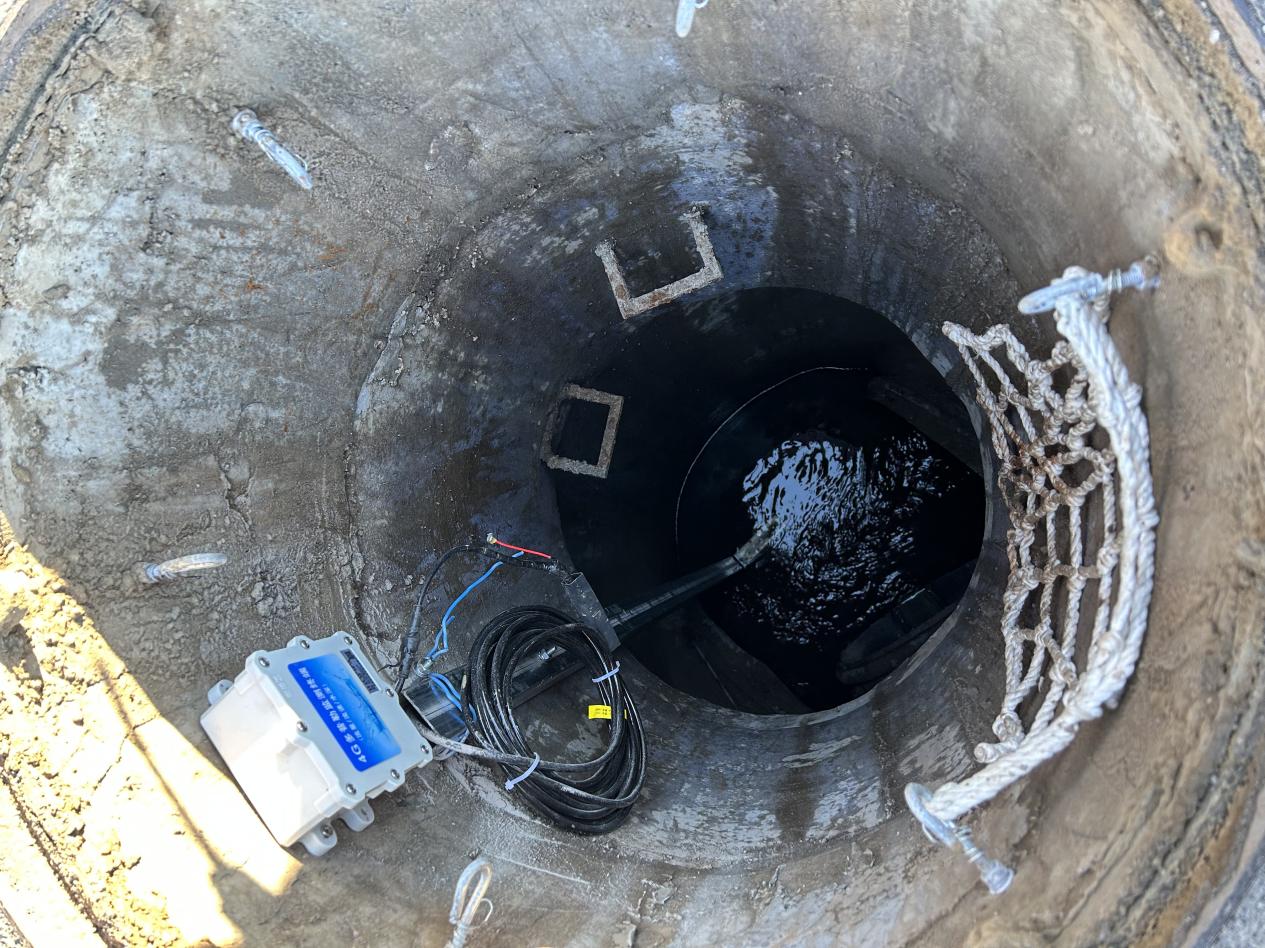

3. 成功案例

多普勒监控器管理云平台

平台登录

打开浏览器（请使用 360 浏览器极速模式、谷歌浏览器（Google Chrome）或者支持 Chromium 内核的 浏览器）输入 https://chismartcity.com/网址，凭账号和密码登录【用户名】：区分大小写。【密码】：区分大小写。

移动端下载：扫描登录页右上角二维码(点击二维码）手机客户端即可下载最新版 APP。或者直接扫描下图二维码，输入登录账号和密码(如下图一)：

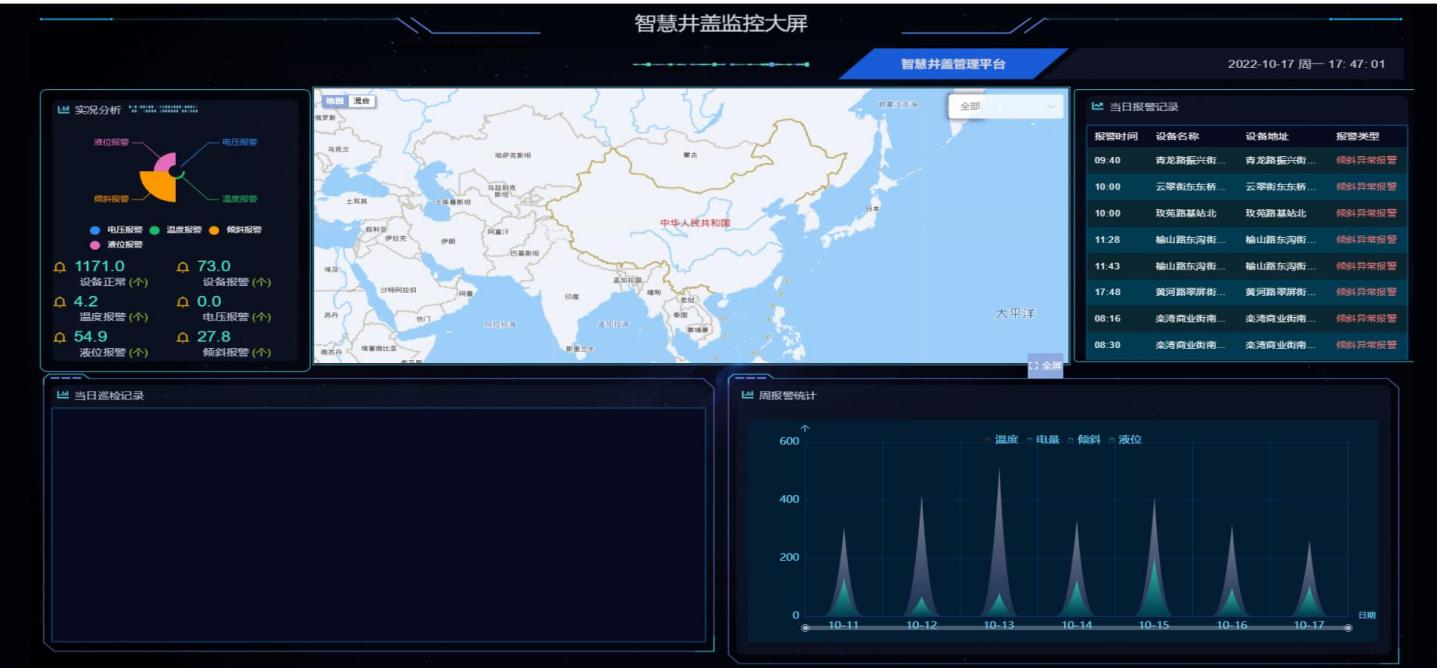

智能监控大屏

监控大屏可以实时展现监控器当前状态，包括在线、离线、当日报警记录、当日巡检记录、周报警记录，地图展示，大屏支持修改大屏名称

.设备总览

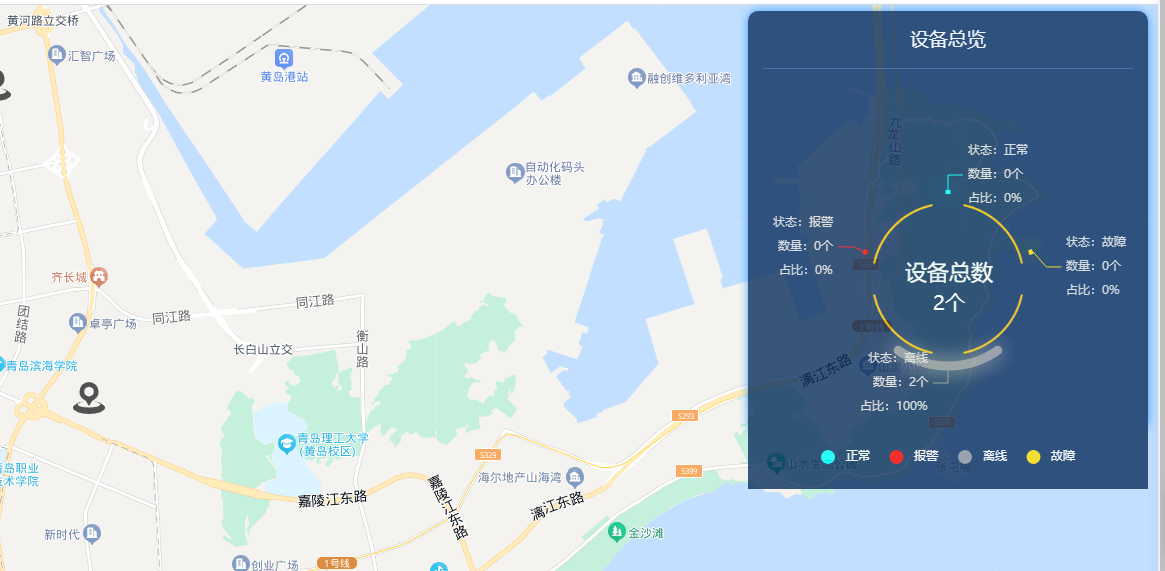

打开设备总览，可显示设备当前总数量，正常设备数量，报警设备数量、故障设备数量、离线设备数量、通过动态环形图进行展示，其中蓝色代表正常设备、红色代表报警设备、灰色代表离线、黄色代表、故障设备，在此界面还可以通过下拉菜单选择创建的设备，通过设备名称或者IMEI号进行搜索设备，搜索到的设备在地图进行展示。地图所展示的设备右击鼠标，显示设备的详细信息。具体如图所示：

（图一）设备总览

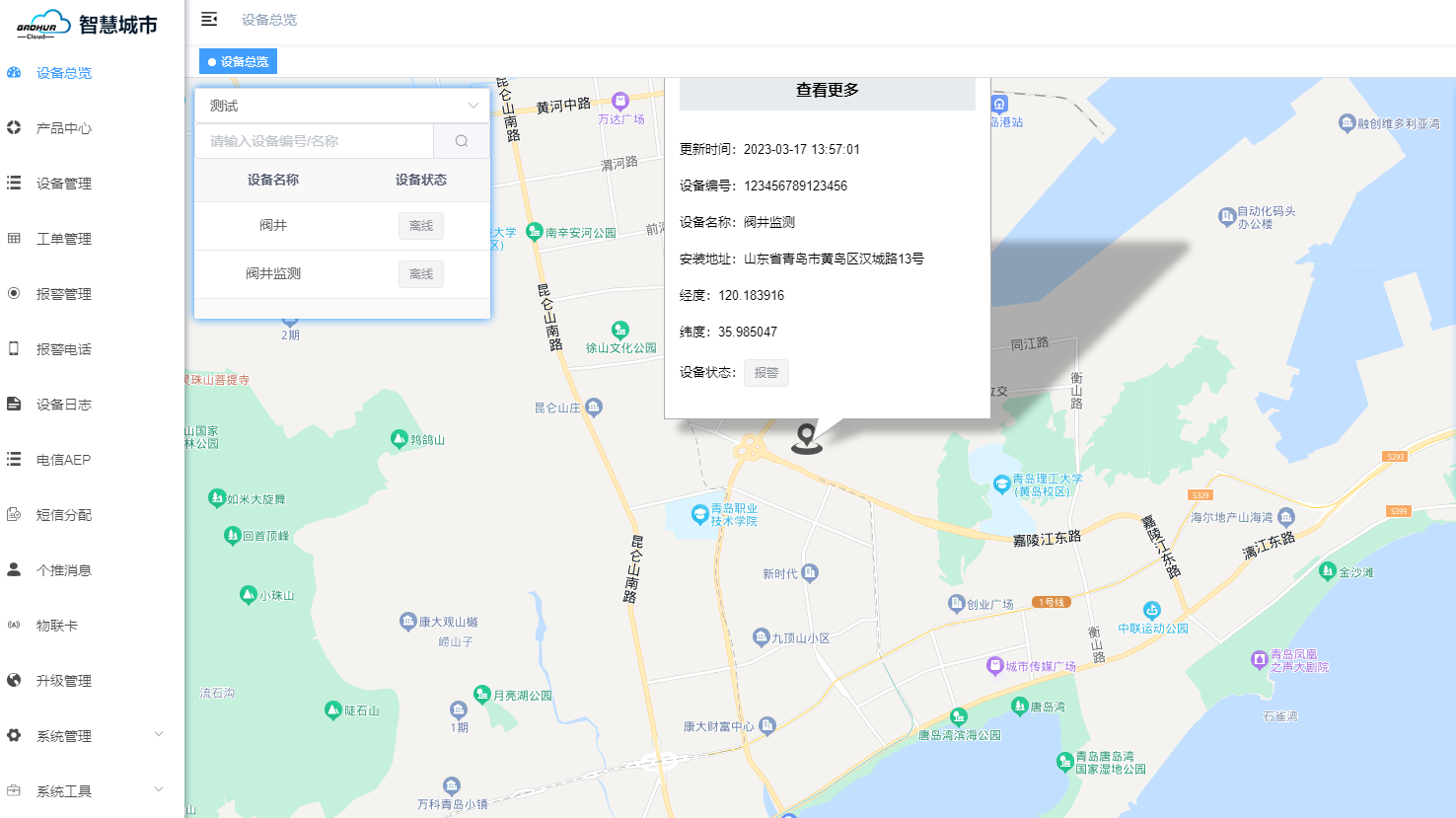

选择创建设备或通过设备名称或IMEI号进行搜索（如图所示二）

综合监控大屏

产品中心

创建产品

在产品中心，我们通过创建产品，来创建自己所属产品。不同类型产品，分组进行展示使产品分类更加直观和详细。

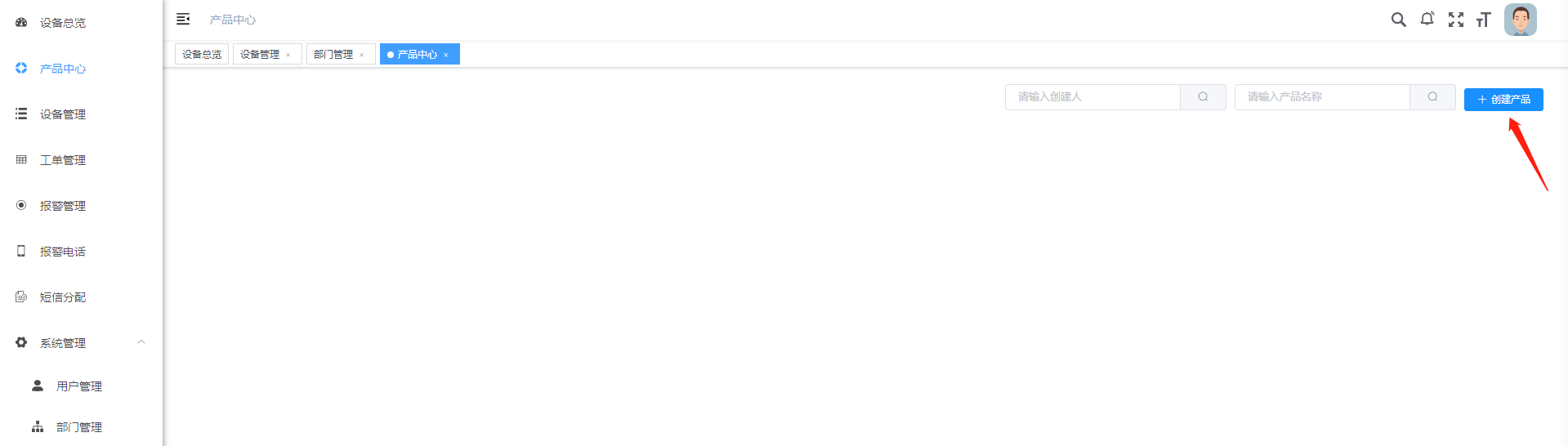

创建产品

点击创建产品，开始创建自己所属产品，依次填写相关信息，产品图片、产品名称、产品类型、产品简称、通讯协议有两种通讯协议，一种为LWM2M协议、一种为MQTT协议，（通讯协议根据自己需求选择）如图所示：

创建产品搜索

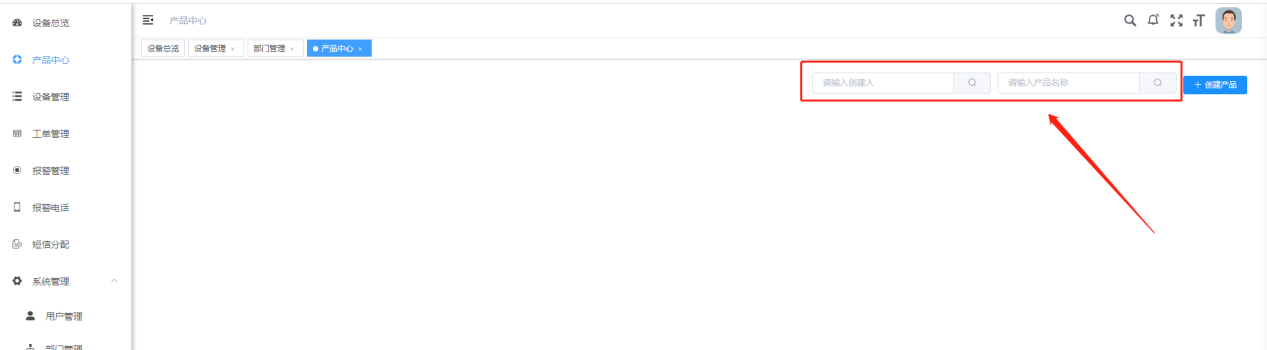

在产品中心我们可以通过创建人或者产品名称来搜索自己所创建的产品，具体如图所示：

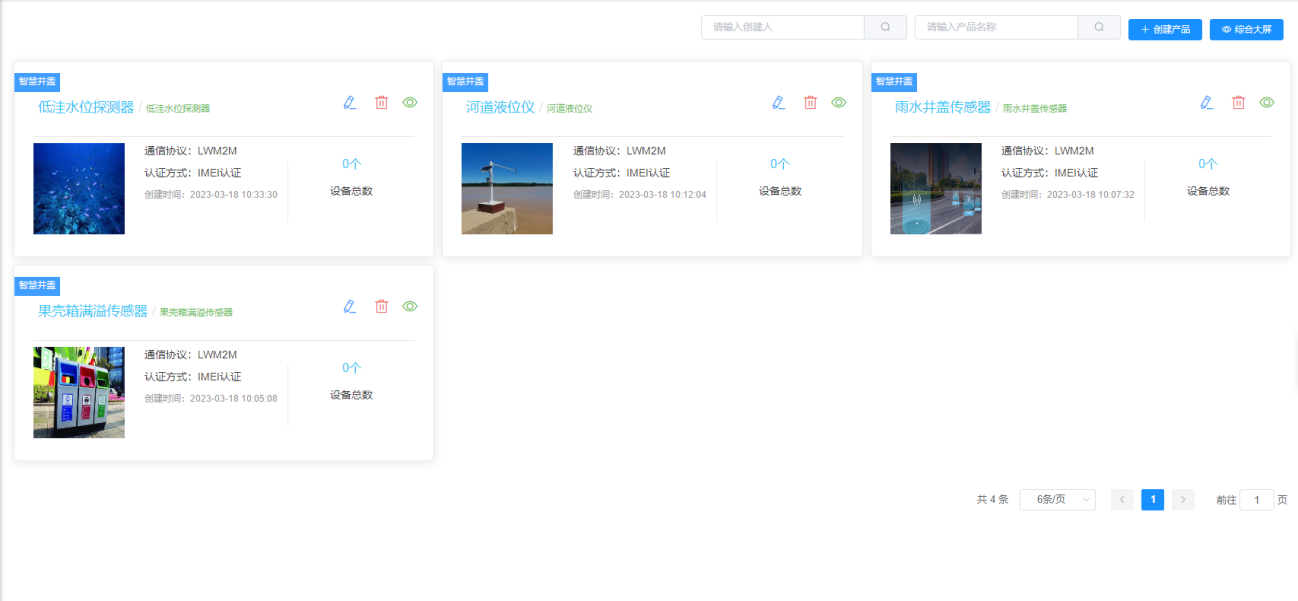

产品实例

所建产品实例如图所示，在此界面显示产品名称、通讯协议、认证方式、创建时间、当前设备总数、修改产品、删除产品、监控大屏等相关信息。

产品设备总图（一）

产品监控大屏

点击眼睛图标即可进入产品监控大屏，大屏可以投屏，大屏界面有实况分析，地图、日报警记录、报警分析、周报警统计，如图所示：

设备绑定

产品创建完成后，可以通过产品名称点击进入添加设备，点击新增，添加设备编号、设备名称、安装时间、安装地址、经度纬度、地图选点（注：输入设备需要安装的地址，放大地图选择设备安装的点位，从而获取设备的经度纬度）、设备信息、设备卡号等详细信息，点击确定按钮，此时设备添加完成。如果需要查找设备可设备编号、创建人、设备名称、设备状态来查找设备，状态查询可通过离线、正常、报警、故障、来查询设备。通过具体操作如图所示：

（图一）

图（二）设备新增

图（三）设备添加

图（四）设备状态查询

修改

需要修改设备信息，选择需要修改的设备，点击修改，可编辑设备的相关信息。修改完成点击确定。

删除

删除已添加的设备，选择需要删除的设备，点击“删除”，即可删除该设备。具体操作如图：

导入、导出

需要导入或者导出设备相关信息，可选择全部设备或者单个设备点击导入导出。即可导出设备相关信息，导出文件以EXCEL表格形式保存。导入设备信息时，可先下载导入模板，根据模板要求填写相关信息，文件EXCEL表格形式，上传文件点击确定。

导出图（一）

导入图（二）

设备信息

添加后的设备信息，更新时间、设备编号、设备名称、创建人、设备状态、安装地址、现场图、倾斜状态、浮球状态、电压状态、电池电压(V)、倾斜角度、操作等详细信息。

设备查看

点击设备查看，显示该设备电压状态、浮球状态、倾斜状态、信号状态、每个状态都显示当前设备的状态信息。并以曲线图的形式进行展现。具体如图所示：

电压状态/电压曲线图（图一）

浮球状态/浮球曲线图（图二）

倾斜状态/倾斜曲线图（图三）

倾斜状态/倾斜曲线图（图四）

设备图片上传

点击图片上传按钮，可上传该设备的现场安装图，具体操作如图所示：

参数设置

在参数设置界面点击新增，可对设备参数阈值进行设置、修改、导入/导出，包括设备编号、报警角度、低压阈值、浮球监测间隔、倾斜监测间隔。根据客户需求（注：不同产品，参数设置有所不，也可以批量设置。）

参数设置（图一）

参数设置界面（图二）

设备管理

设备管理

通过选择所属产品，可以搜索所添加的设备，进行查看和管理。也可以通过设备编号、创建人、设备名称、设备编号、设备状态进行查看和管理设备。

设备查看

通过操作设备查看，可进一步对设备进行管理，在此界面可详细查看设备相关信息。更新时间、设备编号、设备名称、创建人、设备状态、安装地址、现场图、倾斜状态、浮球状态、电压状态、电池电压(V)、倾斜角度、操作等详细信息

报警管理

1、报警信息管理

打开报警管理界面，在此界面显示设备异常报警，如果设备报警没有处理，处理状态显示未处理，点击处理按钮--填写设备报警原因--确定。此时处理状态显示已处理。此时在工单管理界面生成一个工单信息。如下图：

报警界面（图一）

报警提交界面（图二）

2、报警信息导入和导出

要导入或者导出设备相关信息，可选择全部设备或者单个设备点击导入导出。即可导出设备相关信息，导出文件以EXCEL表格形式保存。

3、报警通知

当设备发生报警，平台会有报警提示，并以弹出的形式进行展示，在弹框详细说明当前设备报警阈值，并提示设备地址信息，并带有语音提示功能。

工单管理

打开工单管理界面，工单管理界面显示设备报警信息处理结果，现场工作人员可根据报警类型，设备存在的问题，进行现场排查。设备排查完毕，点击巡检，填写处理结果。此时处理状态显示及处理，如果没有处理，则显示未处理。如果出现误报。可以点击作废，作废此工单。

工单管理界面（一）

工单巡检界面（二）

报警电话

在报警电话管理界面填写现场运维人员电话，一个设备可以添加5个电话号码，添加电话号码后，可以通过电话号码给运维人员发送设备报警信息。报警电话支持批量导入电话号码给设备，支持修改电话号码如下图。（注意：该功能属于增值服务，需要付费使用）

设备日志

每台设备上报数据都会在设备日志里面生成一条数据，方便查询。支持IMEI号查询，支持按平台推送类别查询，具体如图所示：

短信分配

进入短信分配界面，点击新增，可以对同权限或者低权限用户进行短信分配、限制。可以设置报警短信条数，设置好后点击确定。在短信分配界面可以通过用户名、中文名、组织名称、进行搜索。

短信分配新增界面（一）

系统管理

用户管理

在用户管理界面可以添加账号，具体操作如下图。

部门管理

在部门管理界面通过新增部门，然后在角色管理里面找到新增加的部门。添加账号账号和密码。

综合大屏

微信小程序、安卓APP（物联城市云平台）

平台登录

电脑登录首页右上角有下载安卓APP，用浏览器扫码下载即可，如下图：

打开微信小程序搜索“物联城市云平台”，点击进入微信小程序智慧井盖监测云，进入之后使用平台分配的账号密码登录平台，输入登录账号和密码。（如图所示）

                    （图一）                         （登录界面图二）

小程序首页

首页可以对所有设备、报警和工单的总体情况进行总览。（如图所示）

（小程序首页图三）

还可以对所有的报警记录和工单记录进行操作。

点击报警记录，在此界面显示设备异常报警，如果设备报警没有处理，处理状态显示未处理，点击处理按钮--填写设备报警原因--确定。此时处理状态显示已处理。此时在工单管理界面生成一个工单信息。如下图：

（待处理的报警记录图四）（报警记录处理界面图五）（已完成的报警记录图六）

打开工单管理界面，工单管理界面显示设备报警信息处理结果，现场工作人员可根据报警类型，设备存在的问题，进行现场排查。设备排查完毕，点击巡检，填写处理结果。此时处理状态显示及处理，如果没有处理，则显示未处理。如果出现误报。可以点击作废，作废此工单。

（如图所示）

（待处理的工单图七）    （已处理的工单图八）    （已作废的工单图九）

设备地图

以地图的形式显示设备安装的具体位置和情况，蓝色代表设备正常，红色代表设备有异常报警，灰色代表设备离线。

（设备地图图十）

设备列表

点击产品进入产品中心界面，该界面显示所有产品类型和产品相关，包括产品名称、产品类型、通信协议和认证方式。

点击图标进入该产品的设备列表界面，进入该界面显示该产品的所有设备，该界面显示设备相关信息，包括报警状态、设备名称、设备编号、安装地址、温度、电压、倾斜、液位、水深、等信息。通过该界面可以实时查看设备当前状态。

点击设备进入设备设置界面，进入该界面显示基本信息、参数设置、报警记录、工单记录和现场图片。

基本信息：可以设置设备名称、安装时间、安装地址、设备经纬度等相关信息。

参数设置：可以设置设备报警角度、高温阈值、低温阈值、低压阈值、水位一级、水位二级、水位三级、时间间隔等设备信息。

报警记录：显示设备异常报警信息，通过该界面可以处理设备报警信息，点击处理，填写处理结果，此时会在工单管理界面生成一条工单信息。

工单记录：显示该设备的未处理工单，通过该界面可以处理此设备工单。

现场图片：在此界面可以上传设备现场图。

（产品中心图十一）       （设备列表图十二）   （设备基本信息图十三）

（设备参数设置图十四）       （报警记录图十五）        （工单记录图十六）
