GH-L801

地埋式积水监测仪

使用说明书

产品介绍

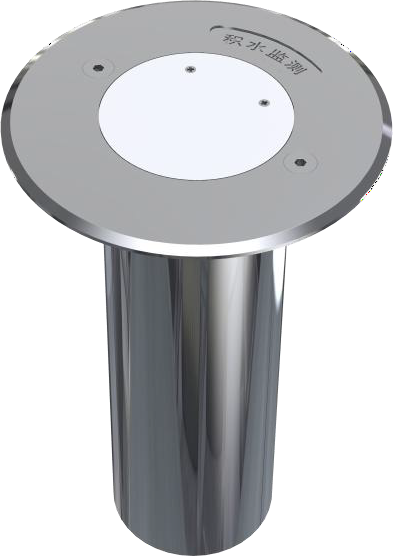

我公司研发的地埋式积水监测终端由防水防腐 304 不锈钢外壳、水位检测模块（积水深度、积水状态）、4G 网络模块、内置锂亚电池等组成。设备检测水位原理是根据液介式超声波传感器，利用测量声波从发射至接收的时间间隔，结合补偿后的声波声速得到声波传输的距离、超声波探头距离界面的距离。利用已安装设备超声波至水面回波，即可获得当前液位高度。

地埋式积水测点通过4G网络上传，将测量到的水位信息传输到云平台服务器，可通过 Web 端进行查看数据，也可以通过微信小程序进行查看数据。无水浸状态报警时，终端以定时上报时间间隔发送上传。在有水浸报警时，终端以立即发送上报一条数据报文，当水浸状态恢复正常时，终端也会立即发送报文到平台。设备状态位还可以指示当前的电量状态、水位高度检测以及水浸状态。

功能特点

集成平台，支持大屏显示，设备状态一览无余。

支持PC端，APP及小程序，调试简单。

支持报警状态查询，提高维护效率。

支持工单派发，了解故障设备维修情况。

IP68 防水等级，可常年工作于室外，不惧淋雨。

工作时间长，无积水的情况下，可连续工作 5 年

体积小、功耗低、抗干扰能力强，外观小巧精致，方便施工。

可自定义上传时间。

技术参数

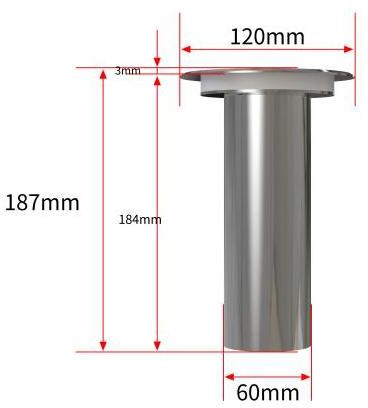

产品尺寸

设备安装

设备安装前检查

设备清单：（默认配置）

▇ 地埋式积水监测仪

▇ 合格证、保修卡

▇ 磁铁

工具准备

▇   水钻

▇   冲击钻

▇   60mm开孔器

▇   速干水泥

测点设备安装

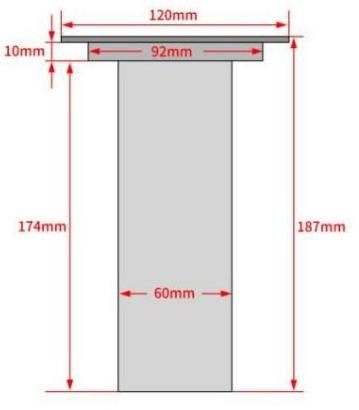

采用地埋式安装方式，在路面安装设备处开设一安装孔，设备尺寸如下图所示。开孔完毕后将设备垂直放入安装孔，倒入填充物固定好设备。注意：确保顶部保持水平以免影响测量。

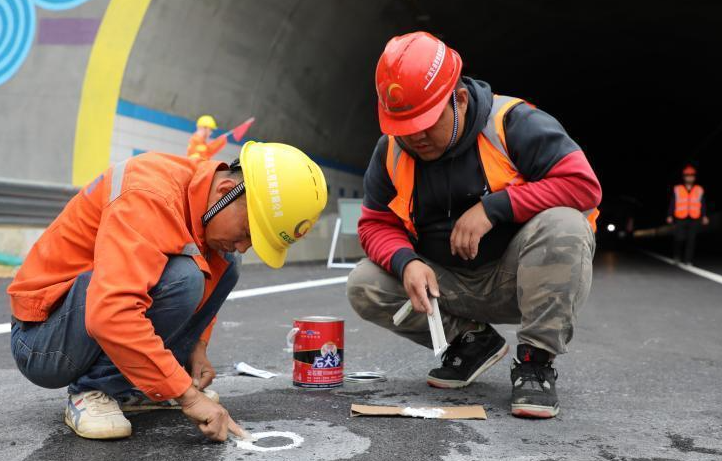

水钻开孔

设备预埋

上传物联平台

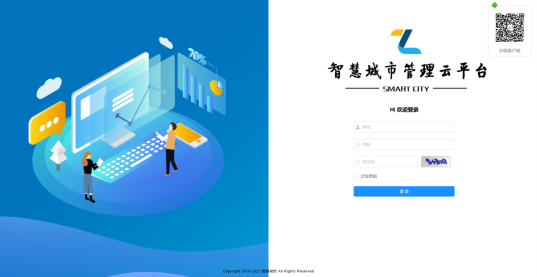

平台登录

    打开浏览器（请使用 360 浏览器极速模式、谷歌浏览器（Google Chrome）或者支持 Chromium 内核的 浏览器）输入 https://chismartcity.com/网址，凭账号和密码登录【用户名】：区分大小写。【密码】：区分大小写。（账号密码联系业务员进行申请）

移动端下载：扫描登录页右上角二维码(点击二维码）手机客户端即可下载最新版 APP。或者直接扫描下图二维码，输入登录账号和密码(如下图一)：

创建产品

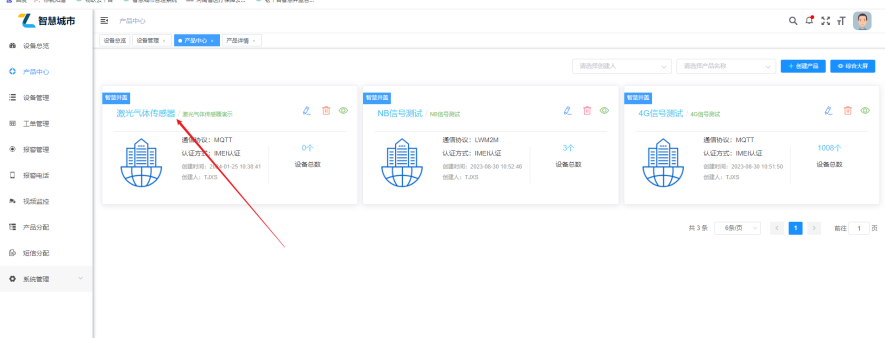

在产品中心，我们通过创建产品，来创建自己所属产品。不同类型产品，分组进行展示使产品分类更加直观和详细。

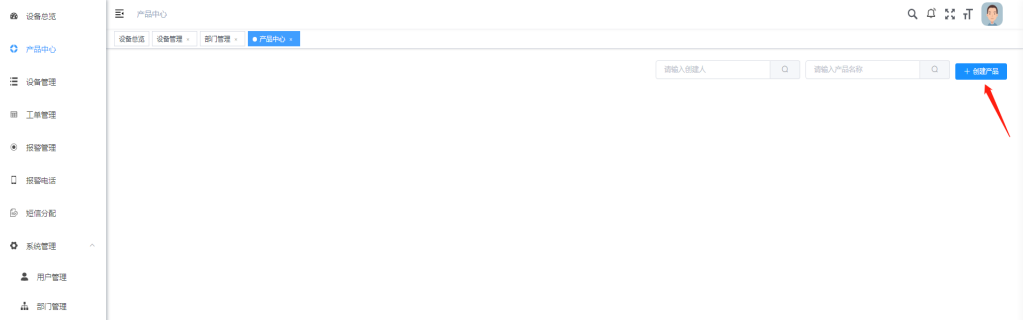

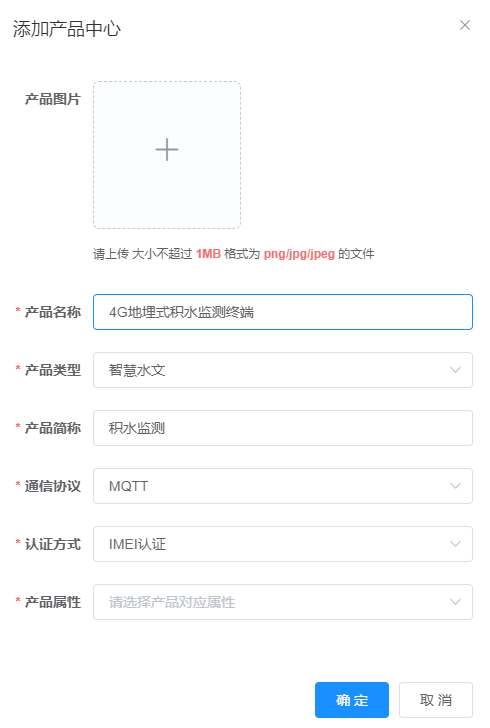

点击创建产品，开始创建自己所属产品，依次填写相关信息，产品图片、产品名称、产品类型、产品简称、通讯协议有两种通讯协议，一种为LWM2M协议NB产品、一种为MQTT协议4G产品，产品属性根据产品功能进行选择（可参考产品屏幕显示内容），如图所示：

设备绑定

       绑定设备可通过PC端绑定，也可通过微信小程序扫码绑定设备

3.1 通过PC端绑定设备

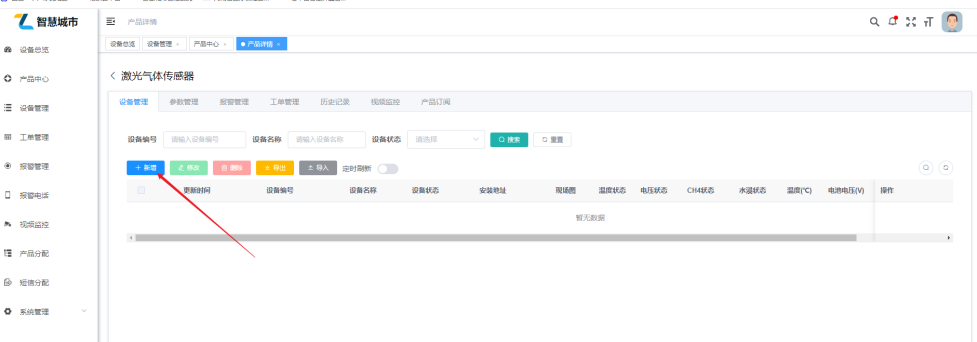

产品创建完成后，可以通过产品名称点击进入添加设备，点击新增，添加设备编号、设备名称、安装时间、安装地址、经度纬度、地图选点（注：输入设备需要安装的地址，放大地图选择设备安装的点位，从而获取设备的经度纬度）、设备信息、设备卡号等详细信息，点击确定按钮，此时设备添加完成。如果需要查找设备可设备编号、创建人、设备名称、设备状态来查找设备，状态查询可通过离线、正常、报警、故障、来查询设备。通过具体操作如图所示：

（图一）

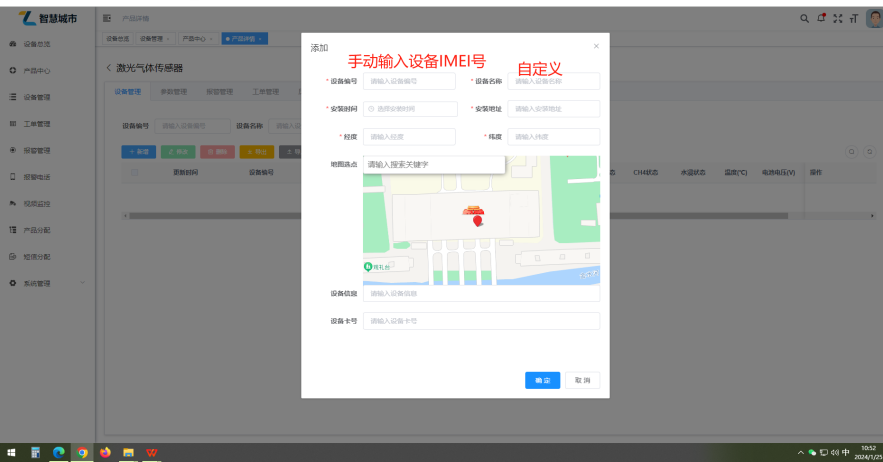

（图二新增设备）

  3.2 通过微信小程序绑定设备

首先微信搜索小程序“物联城市云平台”

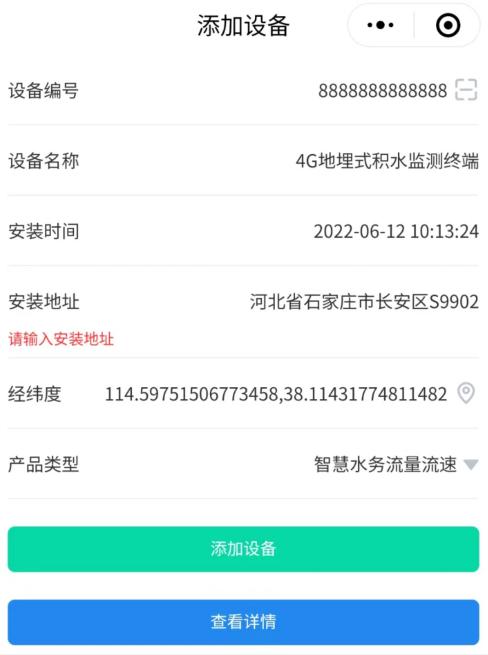

登录成功---选择扫码添加，直接扫描产品粘贴的二维码并填写相关信息，即可添加到管理平台。

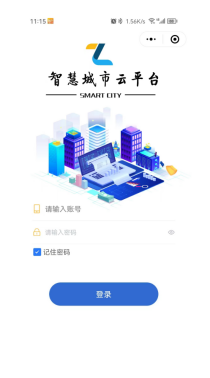

（小程序登录页面）

（ 设备编辑页面）

报警参数设置

    在所添加的设备列表里面找到需要设置报警参数的设备，然后选择参数设置页面，根据现场检测需求进行报警参数设置，当设备检测到现场环境参数大于所设置的报警阈值，设备会立即把报警信息上报给平台，平台会有报警提示，并以弹框的形式进行展示，弹框详细说明当前设备报警阈值，提示设备地址信息，并伴有语音提示功能。

PC端参数设置如图：

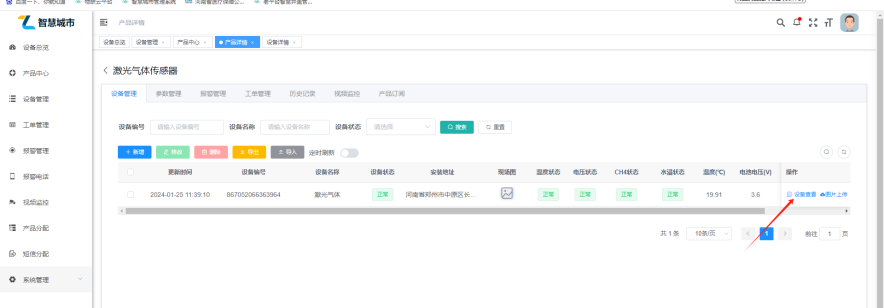

（图一设备查看）

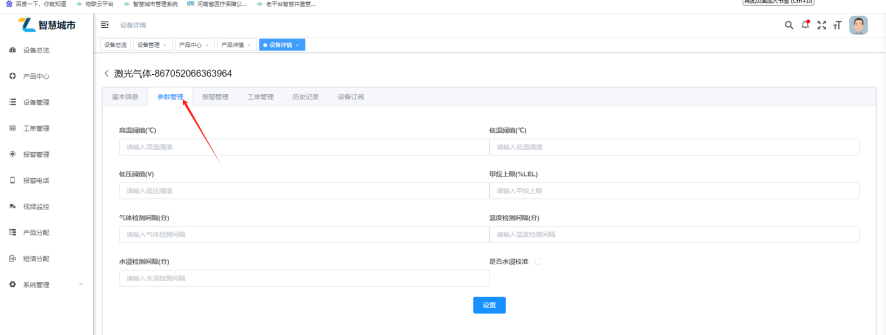

（图二参数管理）

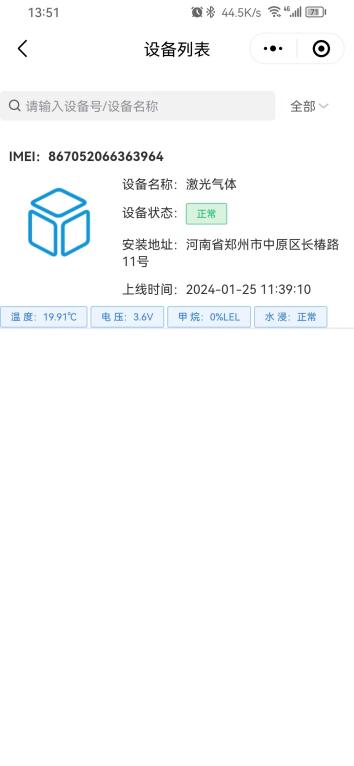

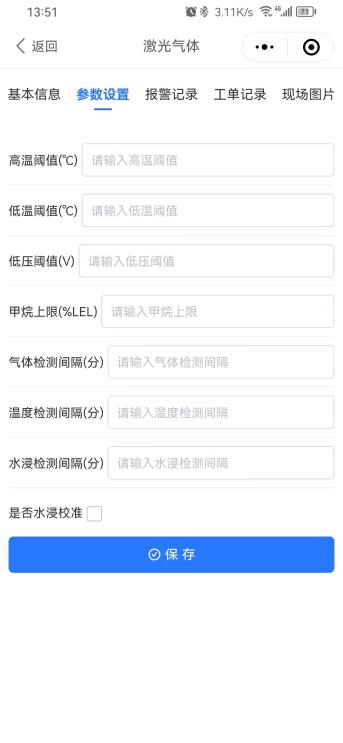

小程序端参数设置如图所示：

（图一设备查看）                         （图二参数管理）

激活设备

设置完参数之后设备显示为离线状态，此时需用强磁铁，对设备激活区进行激活操作，当听到蜂鸣器声音后即代表激活完成，等待几秒钟之后即可在平台端显示传感器数值

常见问题及注意事项

设备无法在平台显示数据可能的原因：

设备所处位置信号不好，无法成功连接至平台。

设备未激活或激活失败。

平台离线判断时间小于设备上传时间间隔。

电池电量耗尽。

设备IMEI码错误。

注意事项

在使用设备时，更改正常上传间隔时间、超限上传间隔时间、更新间隔会增加设备功耗。同时设备安装地点若处于信号较弱，基站负载过大等导致设备连接网络出现异常的地方会增加设备
