1.1产品概览

GH-L201智能井盖监控器：随着城市化进程的加快,市政公用设施建设发展讯速。市政、电 力、通信等部门有大量市政设备、资产需要管理。其中窨井盖成为不可忽视的一项，井盖由于缺乏有效 的监控管理手段对道路上的车辆、行人造成极大的危害，对社会安定、安全造成极大负面影响。其问题主要表现如下：

通讯管孔被私穿乱盗的情况日益频繁，管孔资源难以有效管控，管孔资源优势未能最大化 体现到宽带市场占有率的进一步提升上：

由于管孔规模庞大，人井管控采用人工覆盖方式难以实现24小时不间断管理，难免会存在安全管理漏洞：管孔规模大且资源开放，施工维护人员的作业操作依靠人工管理无法完全覆盖，作业难以规范。井盖被盗的事件时有发生，人井井口裸露易发生伤人损物等事故，造成社会安全隐患，影响公众形象。

智能井盖传感器安装于井盖下，井盖传感器监测到有人翻动井盖时，会实时将井盖的倾斜 角度及报警信息上报给基站，通过传输网络将数据送给市政井盖管理系统服务器，管理人员看到报警信息后，及时派人处理，从而达到智能快速管理市政井盖目的。

   产品主图（根据客户不同需求选用）

1.2产品支持与应用环境

<1>、广泛应用于公安、通讯、部队、电力、水利

<2>、交通、燃气等领域的地下管网安全防范监测系统

<3>、市政、水务、电力、通讯管网等具有户外井盖的单位或其他城市部件管理部门

<4>、支持对接三方平台

1.3产品特点

<1>、井盖管理:井盖编号、经纬度、所在道路等信息的管理

<2>、状态监测:实时监测井盖状态,包括:正常/异常/低电/移位检测/液位检测/温度检测/气体检测(根据需求选配)

<3>、报警定位：报警实时传输、报警高亮定位、报警同步短信发送

<4>、报警处置：派发工单、现场维修、报警清除、报警数据库管理

<5>、报警巡检：报警信息转发巡检人员、现场处置、现场照片回传

<6>、短信提醒：井盖出现异常及时告警

<7>、地图展示：电子地图上显示井盖位置、基本信息、实时状态等

<8>、文本展示：展示井盖位置、基本信息、实时状态、历史记录等

<9>、监控大屏：实时展现井盖当前状态，包括在线、离线、当日报警记录、当日巡检记录、周报警记录，地图展示，大屏支持修改大屏名称

1.4井盖监测功能简述

智能井盖监测终端包含井盖异动、液位超限、温度检测、危险气体检测、无线通讯等五部分组成，主要用来监测井盖状态是否正常及排水井中水位状态是否正常，以及电缆表面温度是否过高。使用电池供电，具有安装方便、电池寿命长、检测准确率高，工作稳定等特点。

<1>、液位传感器，检测井下液体是否溢出，超出设定的阈值时，会触发报警，将报警信息通过无线传输到云端监控中心。

<2>、位移传感器，采用三轴数字陀螺仪，检测井盖是否被挪动或位置异常，异常会触发报警；

<3>、温度传感器，采用温度传感器器检测井内温度是否过高，温度过高会触发报警，并进行数据上报；

1.5技术参数

安装

安装要求及说明

智能井盖监控器必须正确安装方可达到设计的功能，由于井盖监控器采用4G网络，通常设备的安装必须在公司认可合格的工程师指导下进行。否则会导致设备信号不稳定。

注意事项：

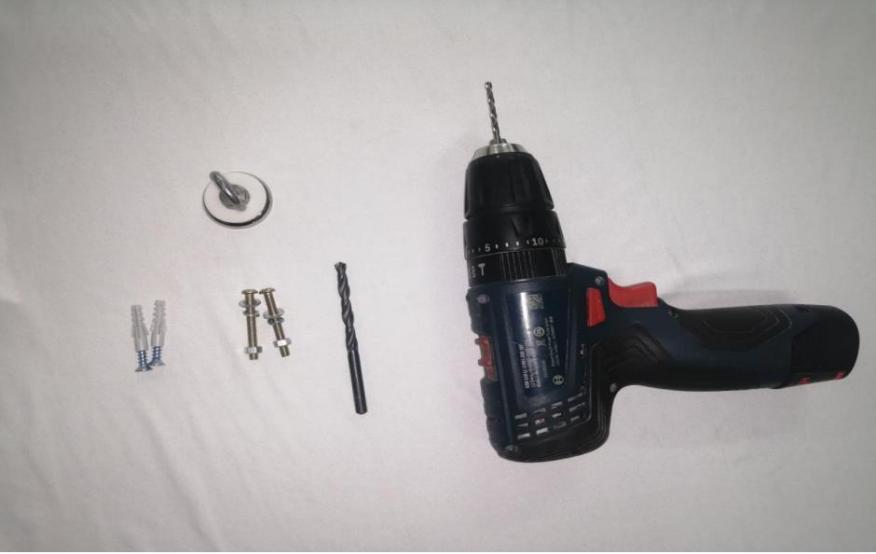

安装需求；设备激活强力磁铁、电钻、钻头、M5X30 的螺丝（铸 铁井盖用）、塑料膨胀 6X30 螺丝（水泥井盖用）安装位置（铸铁 井盖禁止安装中心位置。）。客户根据井盖材质自行购买不同螺丝。

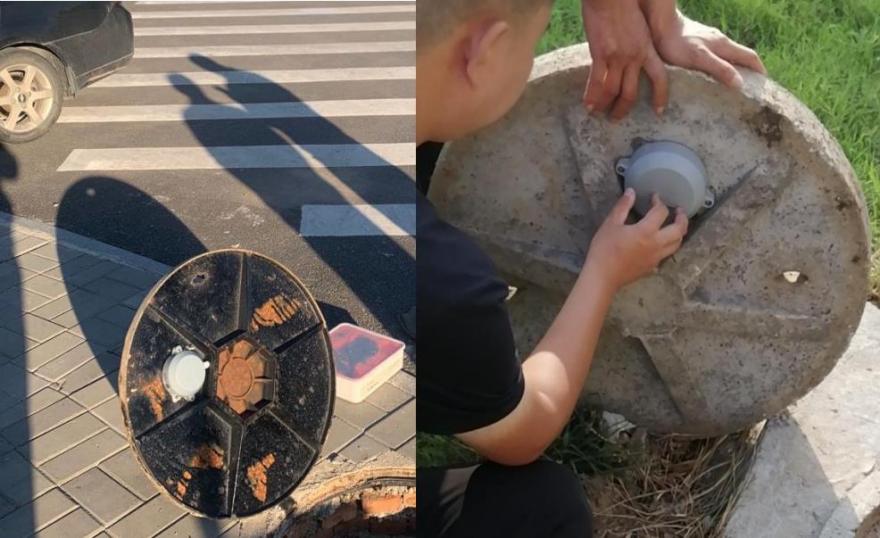

安装位置如下：

当您开箱时请保管好包装材料，以便日后需要转运时使用。清单如下：

GH-L201智能井盖监控器1台

合格证一份

说明书一份
