产品支持与应用环境

<1>广泛应用于公安、通讯、部队、电力、水利

<2>交通、燃气等领域的地下管网安全防范监测系统

<3>市政、水务、电力、通讯管网等具有户外井盖的单位或其他城市部件管理部门

<4>支持对接三方平台

产品特点

<1>井盖管理:井盖编号、经纬度、所在道路等信息的管理

<2>通过4G无线网络实时传输数据。

<3>电子锁：远程下发指令开关锁，近场蓝牙开关锁，近场扫码连接开关锁，应急钥匙开关锁。

<4>状态监测:实时监测井盖下方状态,包括:井盖开锁/关锁/正常/异常/低电/移位检测/液位检测/温度检测/气体检测(根据需求选配)

<5>报警定义：报警实时传输、超出阈值、设备报警可同步短信发送

<6>报警处置：派发工单、现场维修、报警清除、报警数据库管理

<7>报警巡检：报警信息转发巡检人员、现场处置、现场照片回传

<8>短信提醒：井盖出现异常及时告警

<9>地图展示：GIS电子地图上显示井盖位置、基本信息、实时状态等

<10>文本展示：展示井盖位置、基本信息、实时状态、历史记录等

<11>监控大屏：实时展现井盖当前状态，包括在线、离线、当日报警记录、当

巡检记录、周报警记录，地图展示，大屏支持修改大屏名称

<12>多重加密锁具：锁具采用多重加密技术，包括独特的锁芯设计和复杂的密钥系统，使得非 法开启变得极为困难，有效防止井盖被非法打开

<13>机械钥匙开关：与传统的电子锁具相比，本锁具采用机械钥匙开关设计。无需电力驱动， 操作简单方便，同时避免了因电力供应问题导致的锁具失效。此外，机械钥匙开关也增加了锁具 的安全性，防止了被非法破解的风险。

电子井盖锁功能简述

智能井盖电子锁终端根据客户不同应用需求，配置不同的终端设备。包含井盖远程开锁、近 场开锁、扫码开锁、井盖异动、液位超限、温度检测、危险气体检测、无线通讯等功能，主要用 来监测井盖状态是否正常及排水井中水位状态是否正常，以及井下温度是否过高。使用内置电池 供电，具有安装方便、寿命长、检测准确率高，工作稳定等特点。（下方配置可选配）

<1>、井盖电子锁，在井盖下方安装二层井盖，减少井盖下方贵重物品丢失，以及安全，通过平台 下发指令开锁，手机现场扫码连接开锁，也可以近场通过蓝牙开锁，当设备出现紧急状况，可选   用我公司提供的紧急加密机械钥匙开锁。

<2>、液位传感器，检测井下液体是否溢出，超出设定的阈值时，会触发报警，将报警信息通过无 线传输到云端监控中心。

<3>、位移传感器，采用三轴数字陀螺仪，检测井盖是否被挪动或位置异常，异常会触发报警；

<4>、温度传感器，采用温度传感器器检测井内温度是否过高，温度过高会触发报警，并进行数据 上报；

<5>、气体传感器，检测井下氧气、硫化氢、氨气、有机挥发物、二氧化碳等气体浓度，各项气体 浓度超标或异常时，会主动上报数据，提示报警信息。

<6>、球簧开关，监测上层井盖是否丢失，一旦上盖丢失，球簧回弹，导通检测开关，上报报警信 息。

<7>、紧急开启装置，在井盖锁的反面，设置了一个紧急开启装置，防止有人被关在井盖下的手动 开关功能，被困人员或救援人员只需轻轻一转，就能迅速打开井盖，确保人员安全。

技术参数

规格型号：       GH-L201S

产品名称：       智能井盖电子锁

外观尺寸：       500mm-950mm(根据客户需求定制）

远程授权开锁：   3-5 秒

近场蓝牙开锁：   3-10 秒

扫码连接开锁：   3-5 秒

报警角度范围：   可设 0 °-180 °

供电电压：       10V-36V

应急钥匙：       加密型应急机械钥匙（304 不锈钢）

最大功耗：       NB<1W

休眠电流：       <20uA

自动唤醒时间：   5 分钟-45 天可调

报警相应时间：   低功耗模式 20 秒-40 秒

工作温度：       -40℃-85℃

防护等级：       IP68

工作湿度：       5%-95% 无凝霜

通讯方式：       RS485

井盖材质：       玻璃钢材质

连杆锁舌：       304 不锈钢

应急锁芯：       304 不锈钢

有效浸水深度：   <0.4M(设备浸水越深通讯信号衰减越大)

重要提示

在您使用前，请仔细阅读本文，这将有助于您正确使用本产品，本公司对不按本说明书所规定 的方法使用，而造成的任何损坏不承担责任。

在本说明书中，我们将尽最大的努力保证文中所含信息可靠精确。但由于产品或软件升级等原 因，有可能造成本文的部分内容失效，请注意版本变化，并及时更新。

为及时取得最新信息，如果您在使用中有什么疑问，请联系供应商或与本公司直接联系，以供 咨询和解答。

      版权

本说明书包含的所有内容均受版权法的保护，未经书面授权，任何组织和个人不得以任何形式 或手段对整个说明书和部分内容进行复制和转载。

    公司荣誉与资质

公司证书

公司所取得的专利证书

公司所取得的软著

第1章产品概述

1.1 产品概览

GH-L201-S智能井盖电子锁：随着城市化进程的加快,市政公用设施建设发展讯速。市政、电   力、通信等部门有大量市政设备、资产需要管理。其中窨井盖成为不可忽视的一项，井盖由于缺   乏有效 的监控管理手段对道路上的车辆、行人造成极大的危害，对社会安定、安全造成极大负面 影响。其问题主要表现如下：

管孔被私穿乱盗的情况日益频繁，管孔资源难以有效管控，管孔内重要物资丢失，管孔资源优 势未能最大化 体现到宽带市场占有率的进一步提升上：由于管孔规模庞大，人井管控采用人工覆 盖方式难以实现24小时不间断管理，难免会存在安全管理漏洞：管孔规模大且资源开放，施工维   护人员的作业操作依靠人工管理无法完全覆盖，作业难以规范。井盖内电缆被盗的事件时有发生， 人井井口裸露易发生伤人损物等事故，造成社会安全隐患，影响公众形象。

高华智能井盖电子锁安装于井盖下，监测到有人翻动井盖时，会实时将井盖的倾斜角度及报 警信息上报给基站，需要开锁时可通过远程下发指令，也可近场蓝牙开锁，扫码连接开锁，通过 传输网络将数据送给市政井盖管理系统服务器，管理人员看到报警信息后，及时派人处理，从而 达到智能快速管理市政井盖目的。

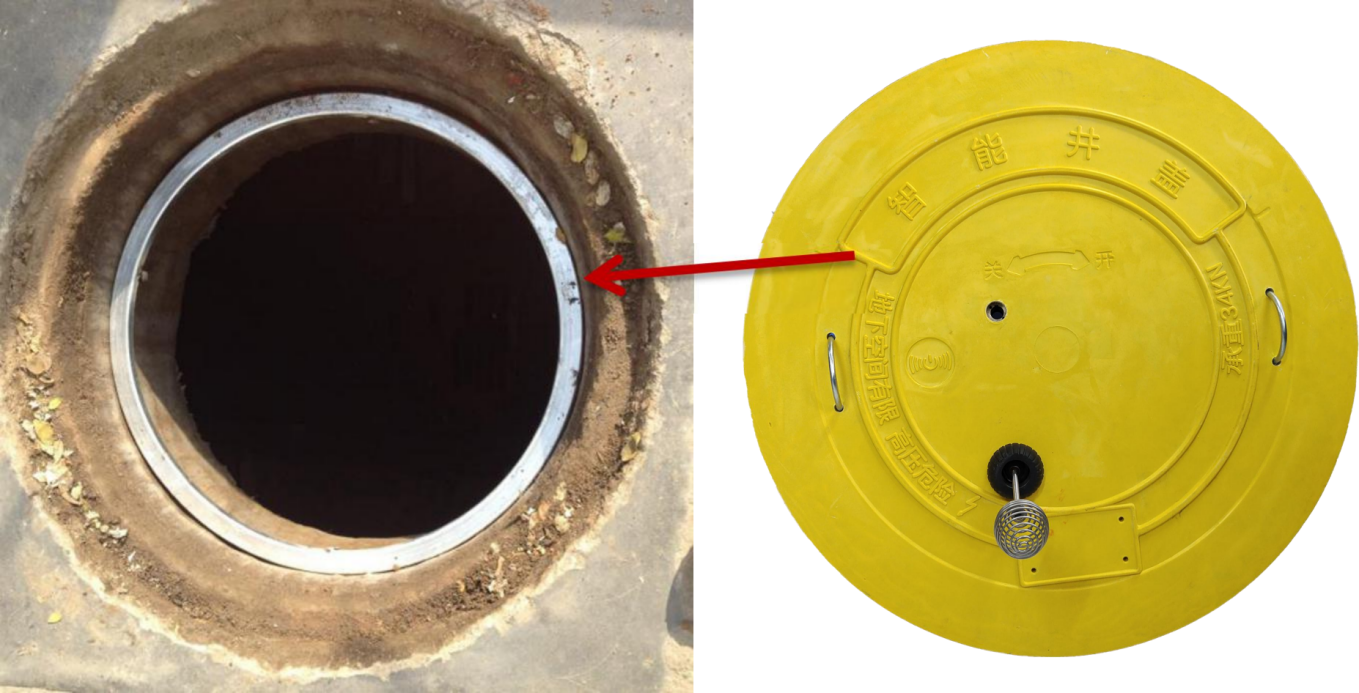

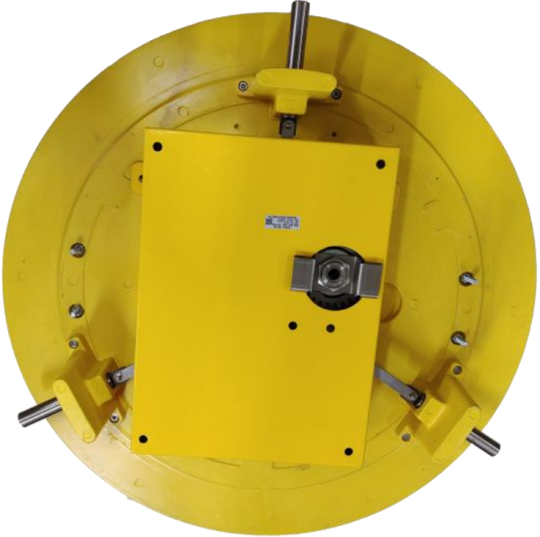

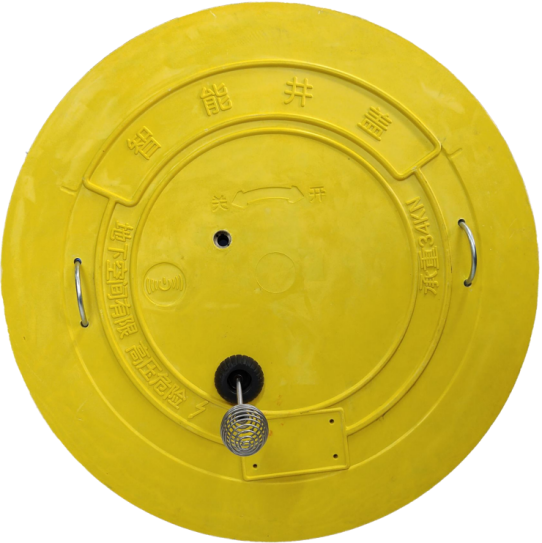

产品主图

1.2产品支持与应用环境

<1>、广泛应用于公安、通讯、部队、电力、水利

<2>、交通、燃气等领域的地下管网安全防范监测系统

<3>、市政、水务、电力、通讯管网等具有户外井盖的单位或其他城市部件管理部门 <4>、支持对接三方平台

1.3产品特点

<1>、井盖管理:井盖编号、经纬度、所在道路等信息的管理 <2>、通过4G无线网络实时传输数据。

<3>、电子锁：远程下发指令开关锁，近场蓝牙开关锁，近场扫码连接开关锁，应急钥匙开关锁。 <4>、状态监测:实时监测井盖下方状态,包括:井盖开锁/关锁/正常/异常/低电/移位检测/液位检

测/温度检测/气体检测(根据需求选配)

<5>、报警定义：报警实时传输、超出阈值、设备报警可同步短信发送 <6>、报警处置：派发工单、现场维修、报警清除、报警数据库管理

<7>、报警巡检：报警信息转发巡检人员、现场处置、现场照片回传 <8>、短信提醒：井盖出现异常及时告警

<9>、地图展示：GIS电子地图上显示井盖位置、基本信息、实时状态等 <10>、文本展示：展示井盖位置、基本信息、实时状态、历史记录等

<11>、监控大屏：实时展现井盖当前状态，包括在线、离线、当日报警记录、当日巡检记录、周 报警记录，地图展示，大屏支持修改大屏名称

<12>、多重加密锁具：锁具采用多重加密技术，包括独特的锁芯设计和复杂的密钥系统，使得非 法开启变得极为困难，有效防止井盖被非法打开

<12>、多重加密锁具：锁具采用多重加密技术，包括独特的锁芯设计和复杂的密钥系统，使得非 法开启变得极为困难，有效防止井盖被非法打开

<13>、机械钥匙开关：与传统的电子锁具相比，本锁具采用机械钥匙开关设计。无需电力驱动， 操作简单方便，同时避免了因电力供应问题导致的锁具失效。此外，机械钥匙开关也增加了锁具 的安全性，防止了被非法破解的风险。

1.4电子井盖锁功能简述

智能井盖电子锁终端根据客户不同应用需求，配置不同的终端设备。包含井盖远程开锁、近 场开锁、扫码开锁、井盖异动、液位超限、温度检测、危险气体检测、无线通讯等功能，主要用 来监测井盖状态是否正常及排水井中水位状态是否正常，以及井下温度是否过高。使用内置电池 供电，具有安装方便、寿命长、检测准确率高，工作稳定等特点。（下方配置可选配）

<1>、井盖电子锁，在井盖下方安装二层井盖，减少井盖下方贵重物品丢失，以及安全，通过平台 下发指令开锁，手机现场扫码连接开锁，也可以近场通过蓝牙开锁，当设备出现紧急状况，可选   用我公司提供的紧急加密机械钥匙开锁。

<2>、液位传感器，检测井下液体是否溢出，超出设定的阈值时，会触发报警，将报警信息通过无 线传输到云端监控中心。

<3>、位移传感器，采用三轴数字陀螺仪，检测井盖是否被挪动或位置异常，异常会触发报警；

<4>、温度传感器，采用温度传感器器检测井内温度是否过高，温度过高会触发报警，并进行数据 上报；

<5>、气体传感器，检测井下氧气、硫化氢、氨气、有机挥发物、二氧化碳等气体浓度，各项气体 浓度超标或异常时，会主动上报数据，提示报警信息。

<6>、球簧开关，监测上层井盖是否丢失，一旦上盖丢失，球簧回弹，导通检测开关，上报报警信 息。

<7>、紧急开启装置，在井盖锁的反面，设置了一个紧急开启装置，防止有人被关在井盖下的手动 开关功能，被困人员或救援人员只需轻轻一转，就能迅速打开井盖，确保人员安全。

1.5 技术参数

规格型号：       GH-L201S

产品名称：       智能井盖电子锁

外观尺寸：       500mm-950mm(根据客户需求定制）

远程授权开锁：   3-5 秒

近场蓝牙开锁：   3-10 秒

扫码连接开锁：   3-5 秒

报警角度范围：   可设 0 °-180 °

供电电压：       10V-36V

应急钥匙：       加密型应急机械钥匙（304 不锈钢）

最大功耗：       NB<1W

休眠电流：       <20uA

自动唤醒时间：   5 分钟-45 天可调

报警相应时间：   低功耗模式 20 秒-40 秒

工作温度：       -40℃-85℃

防护等级：       IP68

工作湿度：       5%-95% 无凝霜

通讯方式：       RS485

井盖材质：       玻璃钢材质

连杆锁舌：       304 不锈钢

应急锁芯：       304 不锈钢

有效浸水深度：   <0.4M(设备浸水越深通讯信号衰减越大)

第2章 安装与使用

2.1 安装要求及说明

智能井盖电子锁必须正确安装方可达到设计的功能，由于智能井盖电子锁采用4G网络，通常 设备的安装必须在高华信息认可合格的工程师指导下进行。否则会导致设备信号不稳定，开锁卡 顿等。

注意事项：

安装需求；设备激活强力磁铁、电钻、钻头、膨胀螺栓，客户根据井盖内部材质选用不同安装螺 栓。

当您开箱时请保管好包装材料，以便日后需要转运时使用。清单如下：

     GH-L201-S智能井盖电子锁1台

      合格证一份

2.2 详细使用方法

1.安装：首先，根据井盖的大小和形状，选择合适的锁具型号。然后，将锁具固定在井盖边缘， 确保锁舌能够顺利插入井盖孔中。安装过程中，请确保锁具与井盖的配合紧密，避免出现晃动或 脱落的情况。

2.锁定：将机械钥匙插入锁孔，顺时针旋转钥匙，直至听到“咔嚓 ”一声，表示锁舌已插入井盖 孔中，井盖已锁定。在锁定过程中，请确保钥匙插入的方向正确，旋转的力度适中，避免损坏锁 具或钥匙。

3.开启：使用相同的机械钥匙，逆时针旋转钥匙，直至锁舌完全退出井盖孔，即可打开井盖。在开启过程中，请注意观察锁舌的退出情况，避免在锁舌未完全退出时强行打开井盖，以免损坏锁 具或井盖。

2.3 安全使用注意事项

1.   请妥善保管机械钥匙，避免丢失或损坏。建议将钥匙存放在安全的地方，并备份一份以防万一。

2.   定期检查锁具的紧固情况，如发现松动或损坏，请及时维修或更换。定期检查可以确保锁具 始终保持良好的性能，为井盖提供持续的安全保障。

3.   请勿使用暴力或不当方式开启锁具，以免损坏锁体或影响使用效果。在遇到无法打开锁具的 情况时，建议联系专业的维修人员进行处理。

4.   在使用过程中，如遇任何问题，请及时联系我们的客服人员。我们将竭诚为您提供帮助和解 决方案，确保您的井盖锁始终保持良好的性能。
